Многофункциональный кран-манипулятор МКМ на метановом шасси Урал с КМУ ИМ-240-04

Цена: По запросу

Заказать

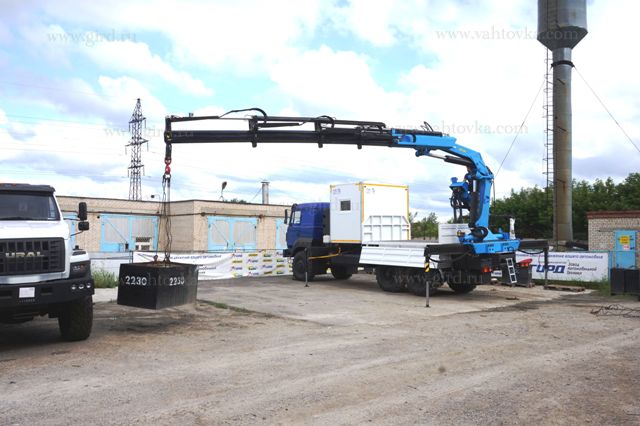

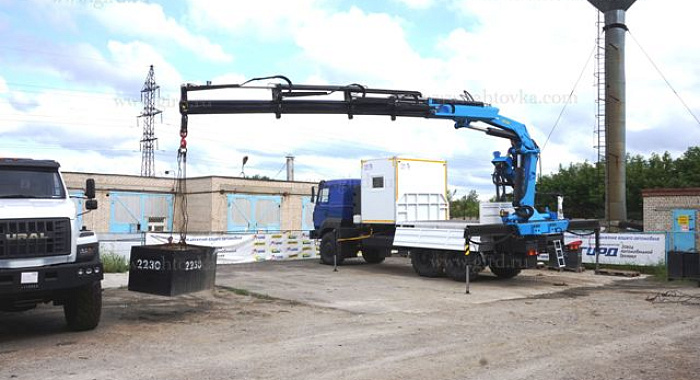

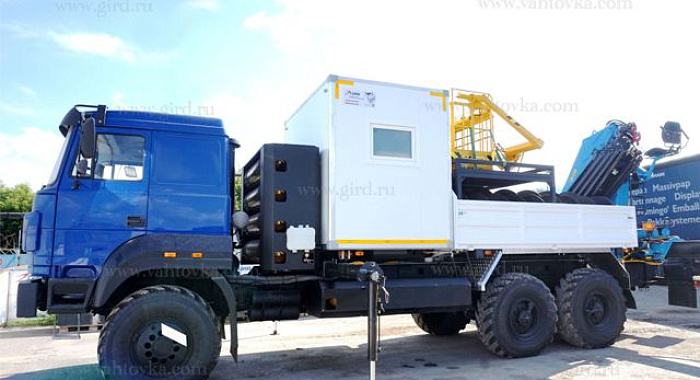

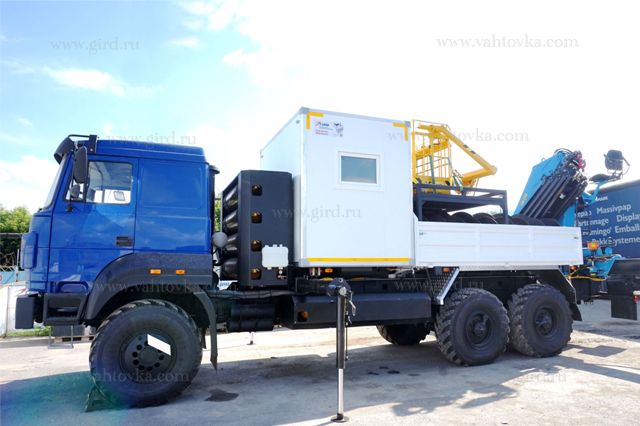

Многофункциональный кран-манипулятор МКМ на шасси Урал 4320-4972-16И03CNG, 6х6. Автомобиль предназначен для транспортировки рабочих бригад, перевозки различных грузов и оборудования, а также для выполнения работ на высоте и бурильных работ. На заднем свесе расположена крано-манипуляторная установка ИМ-240-04 с максимальной грузоподъемностью 7000 кг.

Многофункциональный кран-манипулятор МКМ на метановом шасси Урал с КМУ ИМ-240-04

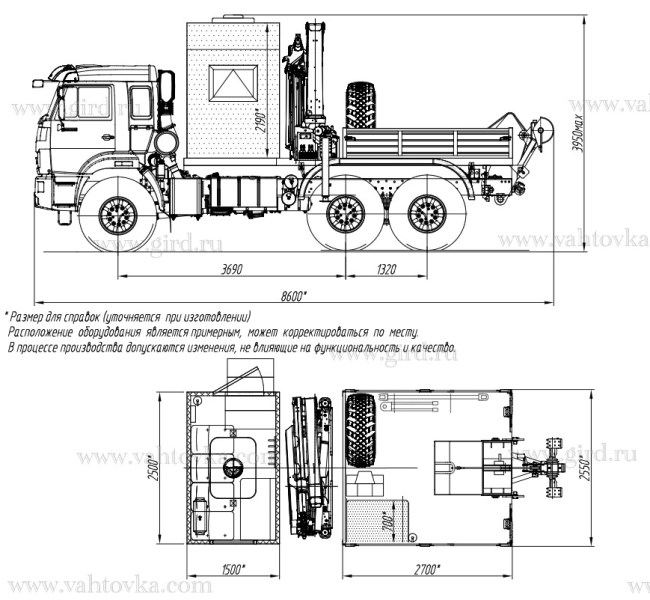

Схематический рисунок

1.	Кузов-фургон из сэндвич-панелей, размеры (ДхШхВ) 1750х2500х2190
2.	Входная дверь с правой стороны с выдвижным трапом
3.	Окно с левой стороны, с двухкамерным стеклопакетом
4.	Люк аварийно-вентиляционный с вентилятором
5.	Переговорные устройства: микрофон, громкоговоритель
6.	Сиденья с трехточечными ремнями безопасности – 5шт
7.	Столик
8.	Диван-рундук
9.	Система отопления: от системы охлаждения ДВС , Планар-4Д
10.	Огнетушитель ОП-2 – 2 шт
11.	Медицинская аптечка – 1 шт.
12.	Знак аварийной остановки – 1 шт.
13.	Противооткатные упоры – 2 шт
14.	Бортовая платформа стальная, с откидным правым бортом, размеры (ДхШхВ) 3500х2500х600
15.	Тягово-сцепное устройство: крюк-петля
16.	ДЗК на заднем свесе
17.	КМУ ИМ-240-04 на заднем свесе
18.	Люлька двухместная, комплект шнеков

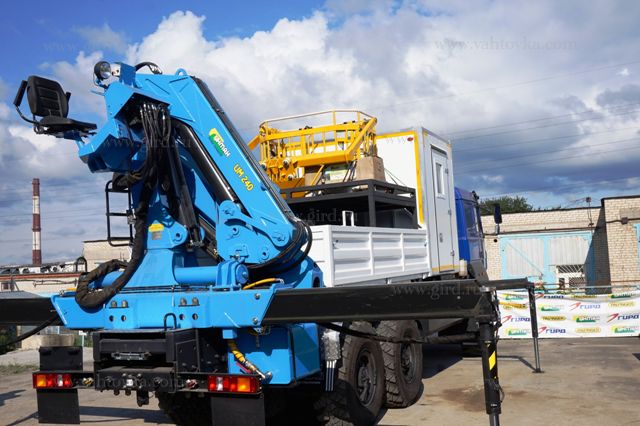

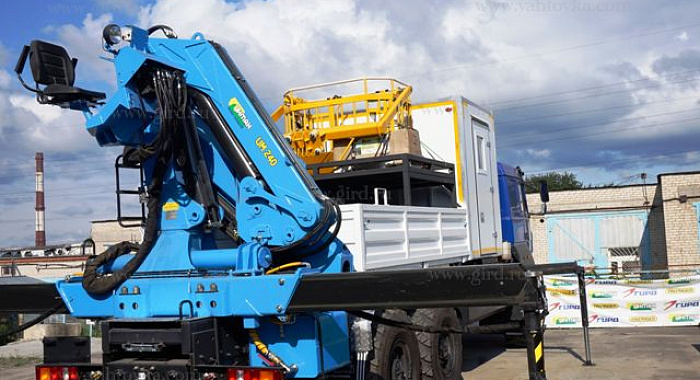

Крано-манипуляторная установка ИМ-240-04

Количество гидравлических выдвижных секций	4 шт.
Грузовой момент	21 тм.
Максимальная грузоподъемность	7000 кг
Максимальный вылет стрелы	11,7 м
Минимальный вылет стрелы	3 м
Грузоподъемность на максимальном вылете	1630 кг
Угол поворота колонны	410 град.
Максимальная высота подъема	13,63 м
Максимальная глубина опускания	9,6 м
Грузоподъемность люльки	250 кг
Макс. крутящий момент на бурильном инструменте, не менее	6700 нм
Шнек Ø 360 мм	3 м, 6 м
Шнек Ø 500 мм	3 м, 6 м
Шнек Ø 630 мм	3 м, 6 м
Шнек Ø 800 мм	3 м, 6 м
Макс. вылет при бурении, не менее	6 м
Мин. вылет при бурении, не менее	4 м
Шнековый удлинитель – 1 шт.	3 м
