Разработки компании ГИРД

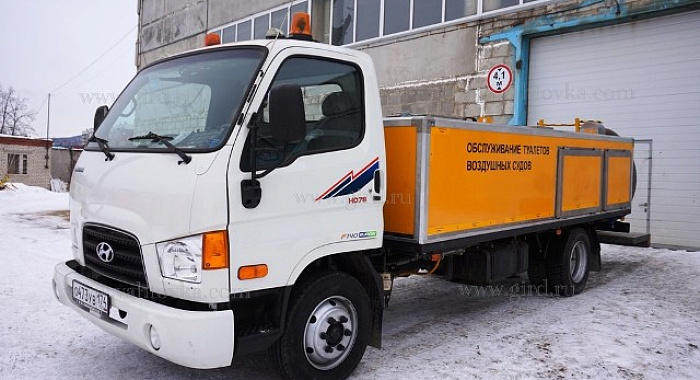

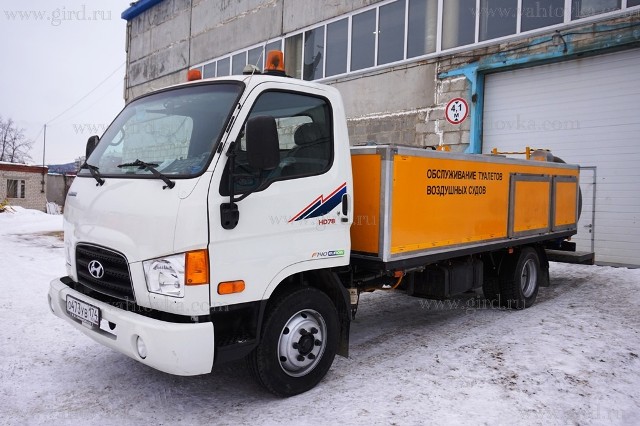

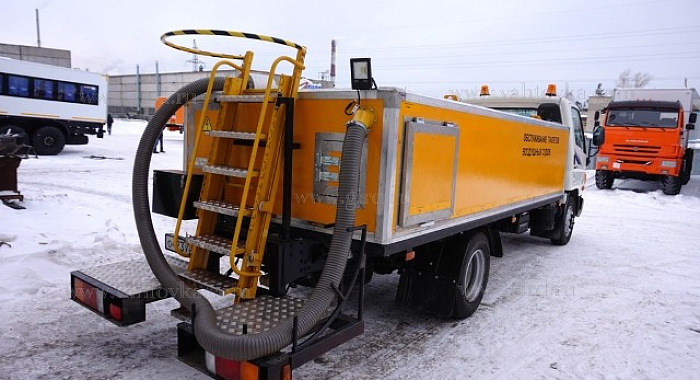

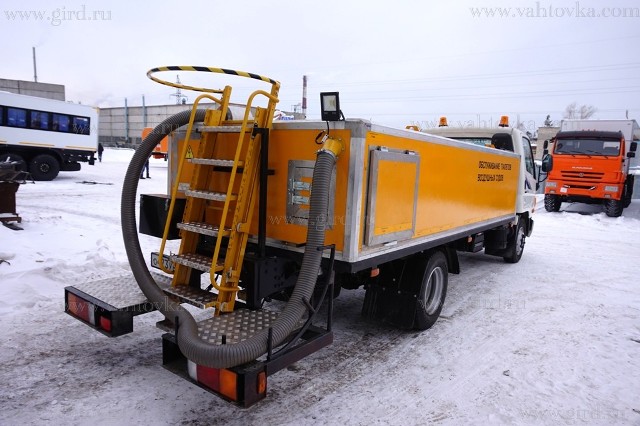

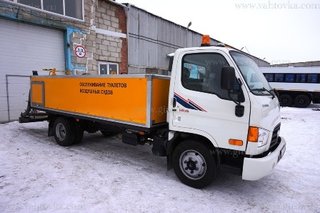

Ассенизационная машина на шасси Hyundai

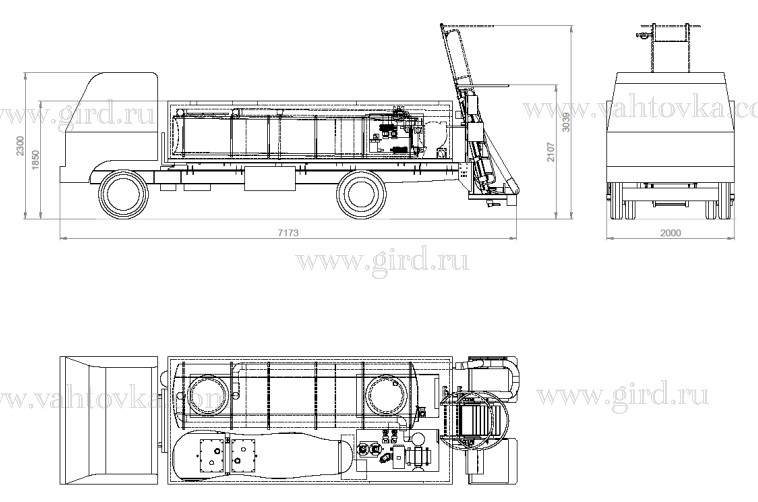

Схематический рисунок
| Типы обслуживаемых ВС: | ||
| Все типы гражданских ВС отечественного и зарубежного производства | ||
| Назначение: | ||
| 1 | Прием отходов из туалетных баков ВС | |
| 2 | Промывка туалетных баков ВС водой | |
| 3 | Заправка туалетных баков ВС хим.жидкостью | |
| 4 | Учет подаваемой воды и хим.жидкости | |
| 5 | Контроль давления воды и хим.жидкости | |
| 6 | Визуальный контроль уровня жидкостей в баках | |
| 7 | Контроль вакуумного давления | |
| 8 | Заправка баков из внешних емкостей | |
| 9 | Слив из бака отходов самотеком | |
| 10 | Регулировка максимального давления подачи | |
| Комплектация спецмашины: | ||
| 1 | Шасси | Hyundai |
| 2 | Кузов | Утепленный из сэндвич-панелей (пенополистирол) с вентиляционными решетками |
| 3 | Бак отходов | Нержавеющая сталь 1.9 м³, утепленный пенополистиролом |
| 4 | Бак для воды | Нержавеющая сталь 0.75 м³, утепленный |
| 5 | Бак для хим.жидкости | Нержавеющая сталь 0.35 м³, утепленный |

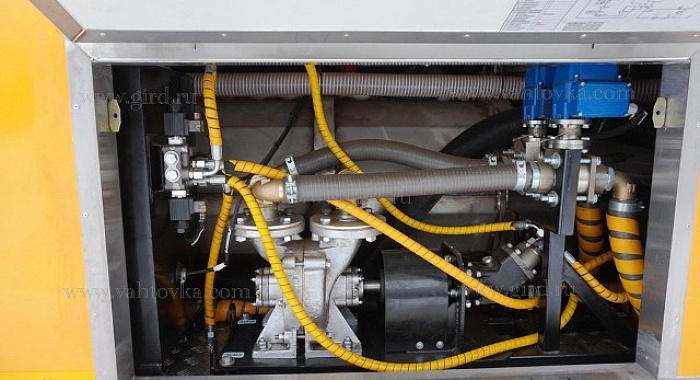

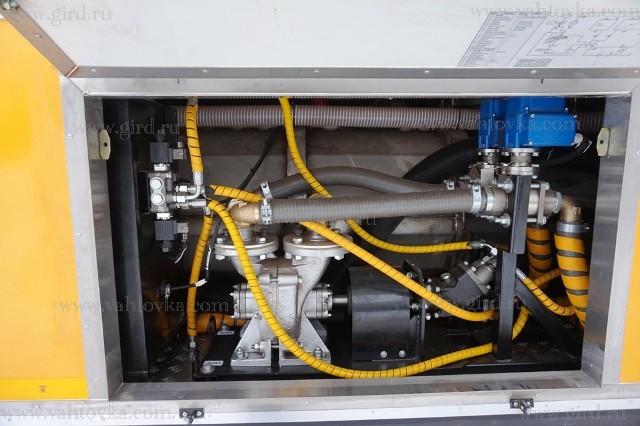

| Агрегатный блок: | ||
| 1 | Система подачи: насос, редукционный клапан с фильтром, счетчик-расходомер, трубопроводы с запорной арматурой, напорный рукав 5м (∅25мм) на барабане, наконечник НХЖ-30/25/20 124-9900-558-2 | |
| 2 | Вакуумная система: насос, влагоотделитель, система смазки, вакуумметр, всасывающий рукав 5м (∅100мм), наконечник Н-100 (в утепленном отсеке с подогревом) | |
| 3 | Система гидропривода (емкость гидробака 65 л) | |
| 4 | Электрическая система | |
| 5 | Отопительная система: дизельный обогреватель + электрическая тепловая пушка (внешнее питание) с регулятором температуры | |
| 6 | Кнопки аварийной остановки (в кабине и на пульте управления) | |
| Технические характеристики: | ||
| 1 | Объемы баков | Отходы: 1.9 м³ (1900 л) Вода: 0.75 м³ (750 л) Хим.жидкость: 0.35 м³ (350 л) |
| 2 | Вакуумное давление | 0.03 МПа (0.3 кгс/см²) |
| 3 | Рабочее давление воды | 1.5-3.5 кгс/см² |
| 4 | Давление в гидросистеме | 16 МПа (160 кгс/см²) |
| 5 | Время обработки | 10 минут (600 сек) |
| 6 | Рукава | Подачи: 5м ∅25мм Всасывания: 5м ∅100мм |
| 7 | Скорость | Макс. 60 км/ч |
| 8 | Габариты | Длина: 7200 мм Ширина: 2100 мм Высота кузова: 1700 мм Высота по кабине: 2300 мм |
