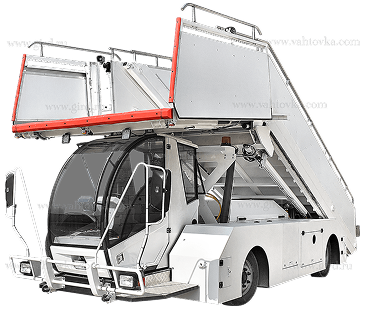

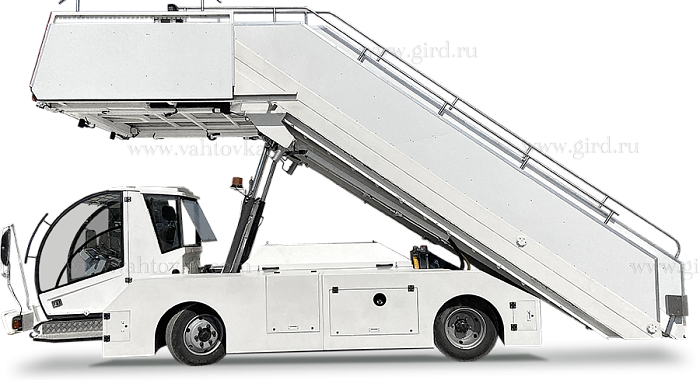

Трап самоходный пассажирский ТСП-ГИРД на шасси собственного производства
Трап самоходный телескопический пассажирский аэродромный (далее трап) предназначен для посадки (высадки) пассажиров в (из) воздушных судов следующих типов: Ил-62, Ил-96, Ту-134, Ту-154, Ту-204, Ту-214, В-707, В-727, В-737, В-747, В-757, В-767, В-777, А310, А318, А319, А320, А321, А330, А340, DC8 с высотой порога от 2,4 и до 5,8 метров. Трап является технологическим средством и предназначен для эксплуатации на территории аэродромов.

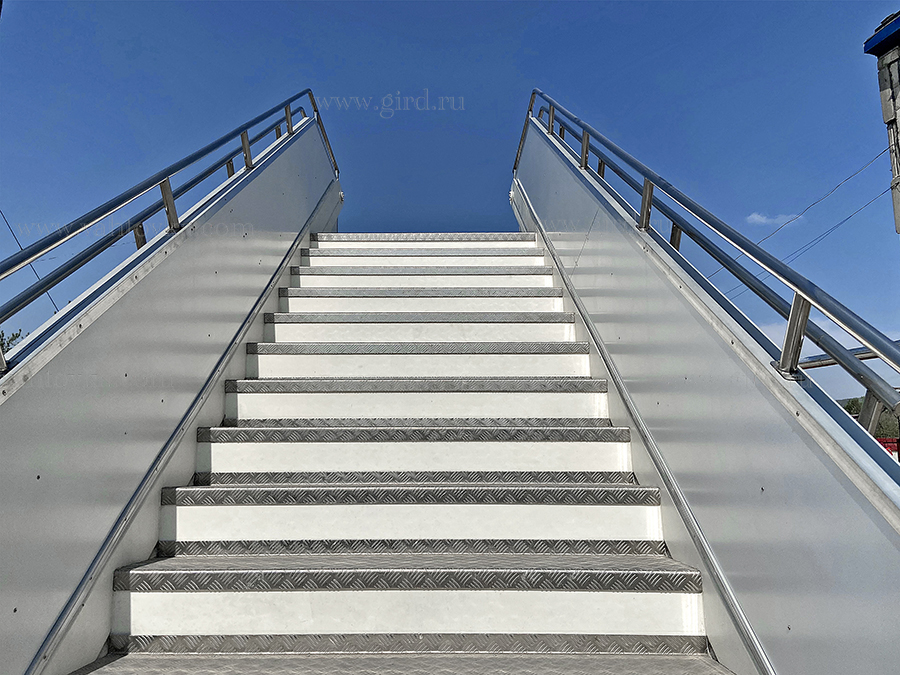

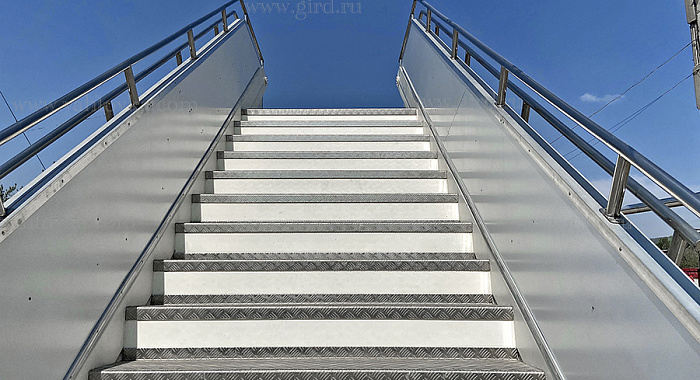

Трап самоходный пассажирский ТСП-ГИРД представляет собой раздвижную телескопическую лестницу, с ходом выдвижной лестницы до 4 метров 32 см, с поручнями и поворотно-выдвижной площадкой. Угол наклона лестницы 35 градусов, что является идеальным наклоном для комфортного и безопасного перемещения пассажиров. Для защиты от неблагоприятных погодных условий, таких как дождь или снег, трап оборудован галереей над лестничным пролетом, с навесом над верхней площадкой.
Основные параметры трапа:
|
Параметр |
Исполнения трапа |
|
Тип машины |
трап самоходный пассажирский |
|
Марка, модель, коммерческое наименование машины |
ТСП-ГИРД-2.000 |
|
Тип двигателя |
двигатель внутреннего сгорания |
|
Марка, модель двигателя, |
Deutz BF04L2011 |
|
Рабочий объем двигателя, см3 |
3109 |
|
Мощность, кВт/л.с.при 2800 об/мин |
58,1/78 |
|
Вид движителя |
колесный |
|
Цвет машины |
белый |
|
Максимальная технически допустимая масса, кг |
8000 |
|
Габаритные размеры трапа, мм: - длина - ширина - высота |
7700 2515 3700 |
|
Трансмиссия |
гидростатическая, «насос-гидромотор-колеса» |
|
Ширина прохода лестниц, мм: - стационарной - выдвижной |
1500 1715 |
|
Ширина платформы, мм |
2515 |
|
Длина платформы, мм |
3010 |
|
Угол поворота шарнирной секции платформы в горизонтальной плоскости, ° |
±10 |
|
Наклон лестницы в вертикальной плоскости, ° |
±5 |
|
Высота ступени, мм |
185 |
|
Глубина ступени, мм |
285 |
|
Угол наклона лестницы, ° |
33 |
|
Дорожный просвет, мм |
190 |
|
Номинальная грузоподъемность,человек/кг: - трапа - лестниц - платформы - ступени |
74/5920 52/4160 22/1760 2/160 |
|
Минимальная высота подъёма платформы (для размещения пассажиров), мм |
2200 |
|
Максимальная высота подъема платформы, мм |
5800 |
|
Напряжение питания системы электрооборудования, В |
24 |
|
Емкость топливного бака, л |
100 |
|
Скорость движения по территории аэродрома (по ГОСТ 31812), не более, км/ч -в зоне обслуживания ВС -в местах стоянок ВС |
5 25 |
