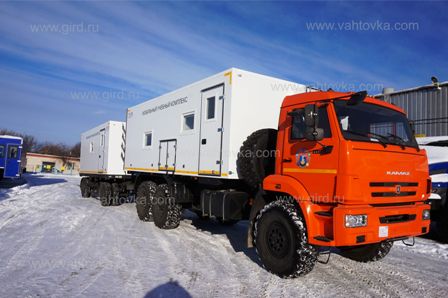

Мобильный учебный комплекс на шасси КамАЗ 43118 с прицепом НЕФАЗ

Наименование

К-во, шт.

Комплектация:

Кузов-фургон из сендвич панелей толщиной 60мм (ДхШхВ: 6500х2500х2190), цвет фургона – белый (RAL-9003); наружная обшивка - плакированный металл; утеплитель - стиропен 50;       внутренняя обшивка - плакированный металл; покрытие пола - автолин

1

Дверь входная с окном с правой стороны (оборудована качественным и надежным замком; окантована тройным контуром высококачественного уплотнителя).

1

Выдвижной трап со съемными перилами (трап в транспортном положении убирается в нишу под полом автофургона; конструкция трапа предусматривает широкие ступени не менее 600 мм., с противоскользящим эффектом, перила в транспортном положении перевозятся на передней панели прицепа);

1

Дверь задняя распашная с порталом и усилителями по углам, из шлифованной нержавеющей стали с козырьком, защитой петель и водостоком. Двери фиксируются в открытом положении дверными фиксаторами из нержавеющей стали, каждая створка крепится на 3-х петлях, на каждой створке по одному накладному штанговому запору поворотного типа из нержавеющей стали с ручкой.

1

Окно-форточка с двойным стеклопакетом и травмобезопасным стеклом, окна оборудуются светозащитными шторками.

6

Лестница навесная (для доступа к отсеку дизель-генератора и к модулю жизнеобеспечения)

1

Внешнее освещение – соответствует правилами  безопасности дорожного движения и мировым стандартам (шасси и фургон)

К-т

Все элементы мебели крепятся к полу и к стенам

1

Ящик инструментальный находящийся на заднем свесе шасси

1

Ниша для дизель-генератора

1

Электрооборудование автомобиля:

- электрощит, предназначен для включения/выключения электропитания учебных классов;

- блок с автоматическими выключателями;

- счетчик электроэнергии;

- щит автоматической защиты – комплекс устройств защитного отключения при перегрузке электропроводки или замыкания в цепи.

Система энергоснабжения мобильного комплекса обеспечивает:

- электропитание оборудования от внешних трехфазных сетей (фургон 220В, прицеп 380В), (напряжение переменного тока 220В, частота 50 Гц);

- защиту оборудования при изменении входного напряжения (220В) за пределы плюс 10% и минус 15% от номинального;

- защиту персонала от поражения электрических током.

Вся система энергоснабжения комплекса разделена на составные части:

- распределительная система напряжения 220В (380В прицеп);

- система защитного заземления;

- розетки.

Система освещения:

Распределительная система напряжения 220В включает в себя вводной щит, щит питания и автоматической защиты, который обеспечивает прием электроэнергии от внешнего источника (20 кВт, 220В), распределение по потребителям, защиту отходящих линий, защиту от поражения электрическим током. В щите питания и автоматической защиты устанавливается аппараты защиты отходящих линий, от поражения людей электрическим током, аппараты защиты розеточных групп.

Распределительная система электропитания потребителей трех проводная, представляет собой кабельную сеть с двойной изоляцией, сечением кабельных жил  6 мм, с отдельной жилой заземления. Питающие кабели - многожильные силовые кабели, с медной токопроводящей жилой, устойчивые к повышенным вибрационным нагрузкам.

Кабельные линии проложены в пожаробезопасных кабельных каналах и гофротрубах из самозатухающего пластика.

Защитное заземление обеспечивает защиту людей от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции.

Защитное заземление выполнено преднамеренным электрическим соединением металлических частей электроустановок с землей (заземляющим устройством).

Заземление осуществляется однопроводным многожильным кабелем суммарным поперечным сечением  10 мм. закрепляемым с одной стороны к металлической конструкции кузова закладным болтом, и подсоединенным с другой стороны к стержням заземления (3 шт.)

Розетки, предназначенные для питания технологического оборудования и бытовые розетки (-220В) оборудованы заземляющими контактами, получают питание с щита питания и автоматической защиты через комплекс защитных автоматов.

Система освещения  состоит из:

- светильников светодиодных 220В.

К-т

Система водоснабжения - предназначена для обеспечения автономной работы мобильного учебного комплекса, состоит из:

- емкости из нержавеющей стали для запаса чистой воды объемом 200 л - 1 шт. Емкость для запаса чистой воды оборудована заливной горловиной, закрывающаяся герметичной пробкой.

- насосная станция;

- накопительный водонагреватель 20 л.

К-т

Система канализации - кузовах фургонах предусмотрен слив сточных вод, который осуществляется во внутреннюю емкость, объемом 30 л

К-т

Система вентиляции мобильного комплекса – естественная. Естественная вентиляция обеспечивается при открытии окна и люка

К-т

Система кондиционирования:

- на переднюю панель кузова-фургона установлен кондиционер моноблок AVEX WCh-05 или аналог

1

Система отопления:

- в каждом отсеке кузова-фургона установлены настенные конвекторы. Конвекторы оборудованы системами поддержания постоянной температуры и защиты от перегрева, мощность каждой обогревательной панели -  1 кВт.;

- центральный вход комплекса  оборудован тепловой завесой, мощностью 3 кВт, что обеспечивает сохранение тепла внутри помещений комплекса при работе в холодное время года.

К-т

Система противопожарной защиты:

- огнетушитель ОП-2

2

Стол одноместный

5

Диван-рундук

2

Полка спальная откидная

2

Стол кухонный с раковиной

1

Принадлежности шасси:

Огнетушитель

1

Знак аварийной остановки

1

Противооткатные башмаки

2

Аптечка медицинская

1

Наименование

К-во, шт.

Комплектация:

Кузов-фургон из сендвич панелей толщиной 60мм (ДхШхВ: 6112х2500х2190), цвет фургона – белый (RAL-9003); наружная обшивка - плакированный металл; утеплитель - стиропен 50;       внутренняя обшивка - плакированный металл;  нижняя панель усиленная (фанера 18 мм);   покрытие пола – автолин.

1

Дверь входная с окном с правой стороны (оборудована качественным и надежным замком; окантована тройным контуром высококачественного уплотнителя, перила в транспортном положении перевозятся на передней панели прицепа).

1

Выдвижной трап со съемными перилами (в транспортном положении убирается в нишу под полом автофургона; конструкция трапа предусматривает широкие ступени не менее 600 мм., с противоскользящим эффектом);

1

Окно-форточка с двойным стеклопакетом и травмобезопасным стеклом, окна оборудуются светозащитными шторками.

3

Стол одноместный

2

Стол тумба

2

Распределительная система напряжения 220В включает в себя вводной щит, щит питания и автоматической защиты, который обеспечивает прием электроэнергии от внешнего источника (20 кВт, 380В), распределение по потребителям, защиту отходящих линий, защиту от поражения электрическим током.

1

Розетки, предназначенные для питания технологического оборудования (220В) оборудованы заземляющими контактами, получают питание с щита питания и автоматической защиты через комплекс защитных автоматов.

К-т

Светодиодный светильник 220В

К-т

Настенный конвектор 1 кВт

2
