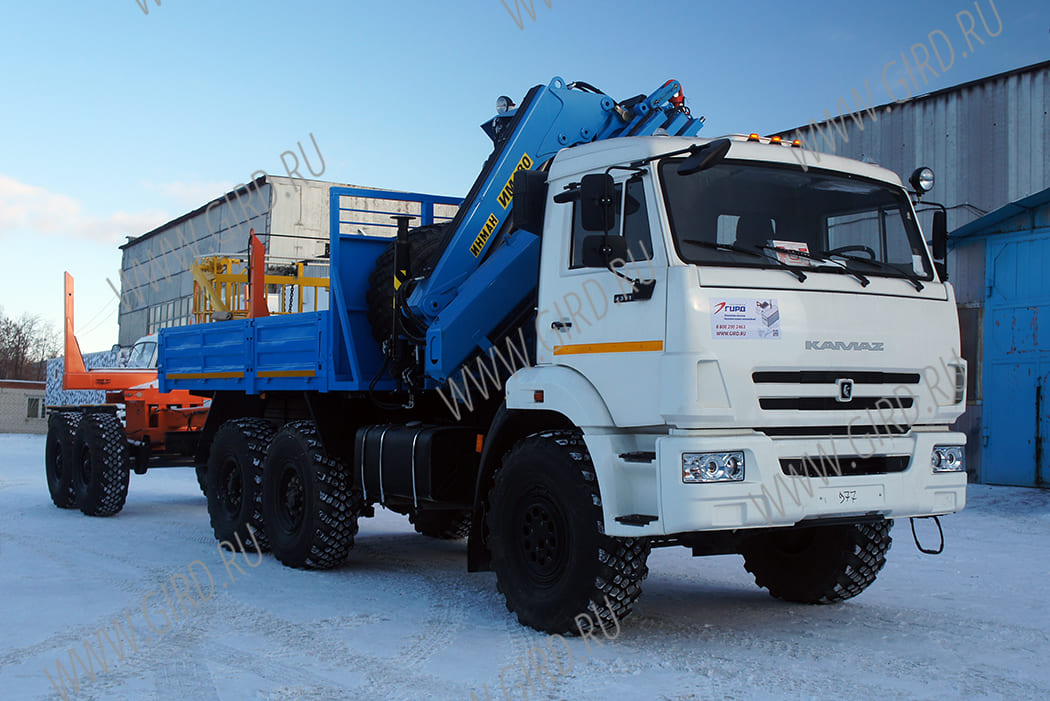

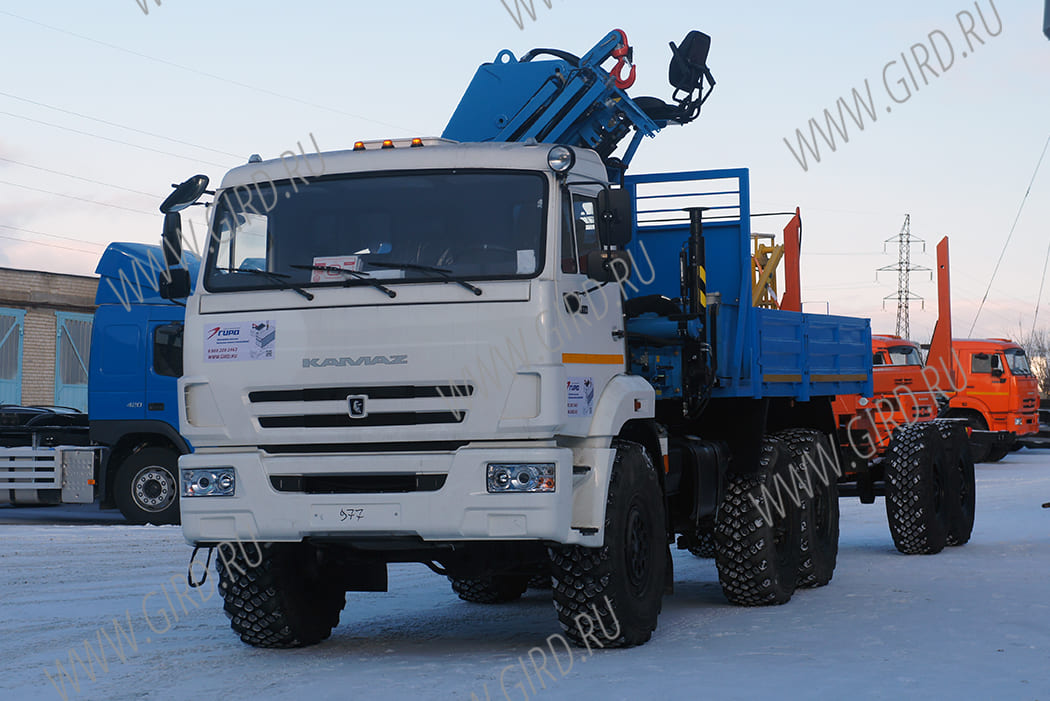

КАМАЗ-43118 опоровоз с КМУ ИМ-180

Наименование характеристики

Значение

Наименование товара

Бортовой автомобиль-опоровоз  на шасси КАМАЗ-43118 (6х6) с КМУ ИМ-180

Базовое шасси

КАМАЗ-43118

Система «ГЛОНАС»

В наличии

Количество мест

 3

Колесная формула

6 х 6

Модель двигателя;  мощность, л.с.

КАМАЗ 740.662-300(Е-4); 300

Коробка передач

ZF-9

Кабина

Рестайлинг без спального места 3 сиденья с ремнями безопасности с дополнительной фарой на крыше

Предпусковой подогреватель ДВС

Имеется

Масса перевозимого груза, кг

при эксплуатации в качестве бортового автомобиля:

9 000

при перевозке опор ЛЭП

(нагрузка на коник):

9 600

Длина бортовой платформы, мм

4 000

Емкость топливных баков, л

350 + 210

Бортовое напряжение, В

24

Тормоза

Двухконтурные с пневматическим приводом

Тип колес

Дисковые

Размер шин

425/85R21

Описание установленного технологического оборудования

надрамник с интегрированной тумбой коника поворотного типа

шкворневое устройство поворотного коника с замком

бортовая платформасо встроенной под полом лестницей для подъема людей на платформу и монтажными петлями на стойках  для крепления груза

усиленный передний защитный борт

Съемные борта с монтажной петлей для крюка КМУ

Пол бортовой платформы  покрыт рефленым железом

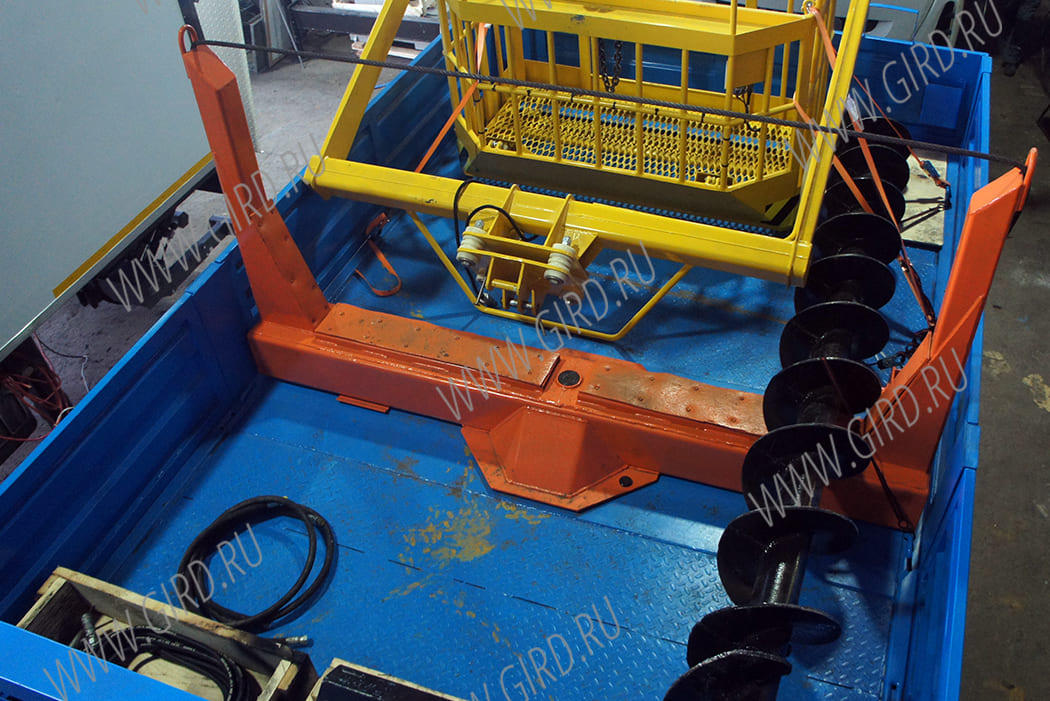

Съемная кониковая балка поворотного типа оснащенная для перевозки опор ЛЭП с системой крепления грузасо съемной  заглушкой тумбы отверстия коника

Стопор кониковой балки для эксплуатации в режиме бортового автомобиля

балка управления тросовой системой синхронизации движения прицепа-роспуска

Краноманипуляторная установка (КМУ)

Краноманипуляторная установка (КМУ):

ИМ-180

Тип конструкции КМУ

С Z-образным складыванием

Грузовой момент КМУ

17,9 тм

Максимальная грузоподъемность КМУ

8 800 кг

Грузоподъемность на максимальном вылете

2 200 кг

Максимальный вылет стрелы

8,00 м

Рабочая температура окружающей среды, ⁰С

-40 … +40

Максимальная высота подъема КМУ

11,1 м

Максимальная глубина опускания КМУ

3,7 м

Угол поворота колонны

390⁰

Способ управления КМУ

Гидравлический

Место управления КМУ

С земли, 2 пульта с обеих сторон  С сиденья на верху установки

Тип выдвижных опор

Ручной

Транспортное положение опор

Вверх

База опор

5 660 мм

Масса без гидронасоса, рабочей жидкости

2 650 кг

Дополнительное оборудование КМУ

для подъема людей

2-х местная люлька

Грузоподъемность 250 кг

Изоляция до 400 В

Высота подъема до 10 м

Масса люльки 380 кг

Дополнительное оборудование КМУ

Бурильное оборудование (гидровращатель + шнек с буром (диаметр бура 360 мм.)

Дополнительное оборудование КМУ

для вытаскивания опор / столбов

Гидравлический домкрат в комплекте с РВД

- ход поршня-600мм
- усилие толкания-133кН

Устройства и приборы безопасности

1. Устройство ориентации пола люльки в горизонтальном положении
2. Устройство фиксации положения люльки относительно стрелового оборудования
3. Устройство блокировки подъема стрелового оборудования, с закрепленной на нем люлькой, при не уставленном на опоры кране-манипуляторе
4. Система аварийного опускания люльки при отказе гидросистемы крана-манипулятора и двигателя автомобиля
5. Устройство блокировки подъема опор при рабочем положении стрелового оборудования, с закрепленной на нем люлькой
6. Система аварийной остановки движений рабочих органов с управлением из люльки и с рабочего места оператор (машиниста) крана-манипулятора
7. Указатель угла наклона
8. Счетчик моточасов
9. Ограничитель предельного груза

Дополнительное оборудование

Лебедка для самовытаскивания автомобиля с выдачей троса назад

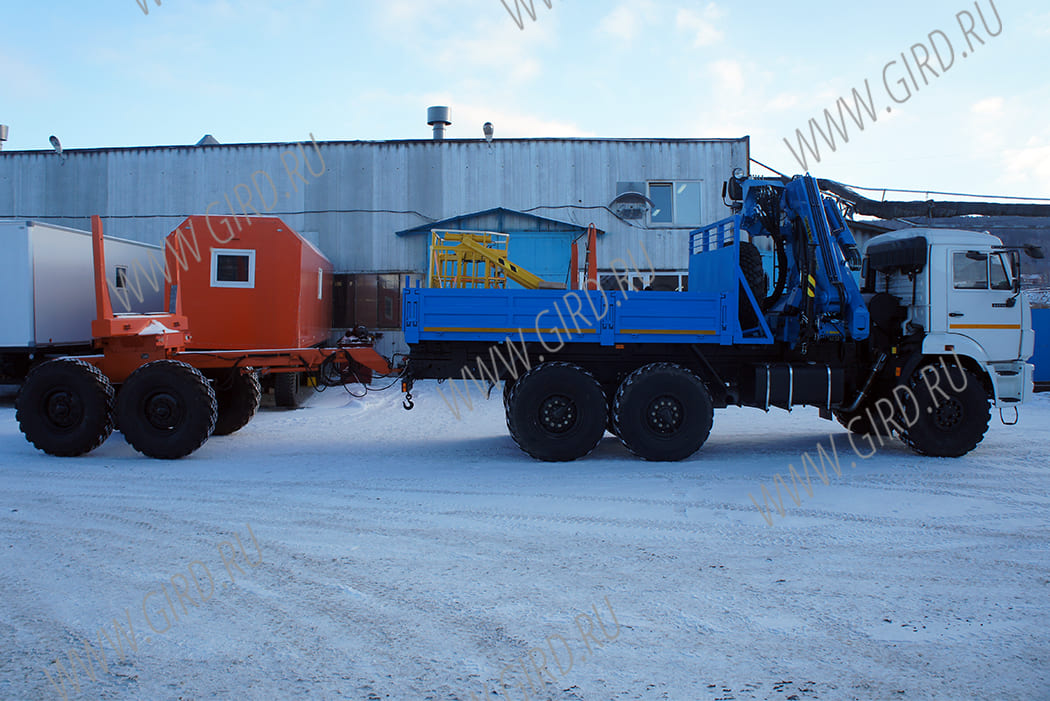

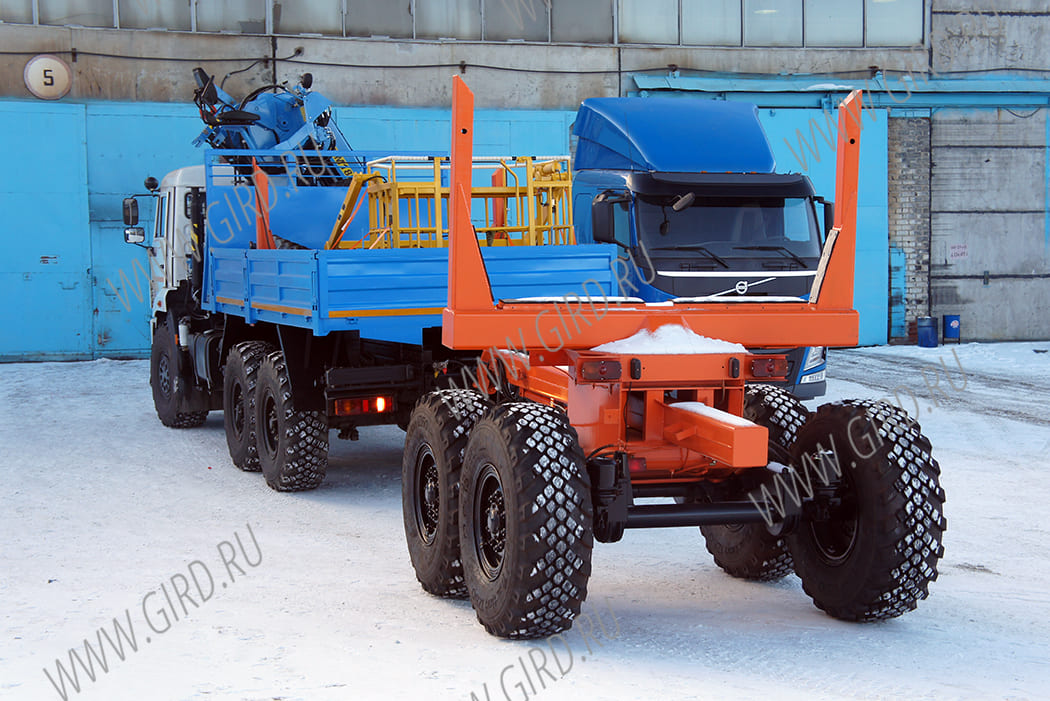

Прицеп-роспуск 90731В с телескопическим дышлом

Назначение

Предназначен для перевозки опор линий электропередач в комплектации с технологическим оборудованием и в составе автопоезда с бортовым автомобилем-опоровозом, а также других длинномерных грузов

Система управления

тросовая крестообразная сцепка

Тип дышла

телескопическое,квадратного сечения,

со ступенчатой регулировкой длины выдвижения с шагом 1000 мм с подставкой пол дышло вне транспортном положении

Подвеска

балансирная, безрессорная

Количество осей/колес

2 / 4

Ступицы осей

КАМАЗ-43118

Тормозная система

пневматический, двухконтурный привод с разделением на контуры по осям, тормозные механизмы всех колес барабанные

Длина перевозимого груза в составе автопоезда

6 – 12 м

Грузоподъемность, кг

11 000

Размер шин

425/85R21

Исполнение коника

кониковая балка поворотного типа оснащенная для перевозки опор ЛЭП с системой крепления груза

Знаки безопасности

Наличие знака «Крупногабаритный груз» и  светоотражателей

Высота загрузочного пространства коника, мм

1 000

Ресиверы тормозной системы

встроенные в тумбу роспуска

Наличие свидетельства завода-производителя (обязательное требование)

В наличии

Наличие оригинала ПТС на автомобиль и прицеп-роспуск завода-производителя

В наличии

Комплектация автомобиля (входит в комплект поставки)

Аптечка

1 шт.

Огнетушитель оп-5

1 шт.

Знак аварийной остановки

1 шт.

Домкрат 15т.

1 шт.

Шанцевый инструмент

1 компл.

Инструментальный ящик

1 шт.

Противооткатные упоры

1 компл.

Подкладки под опоры с ящиками хранения

1 компл.
