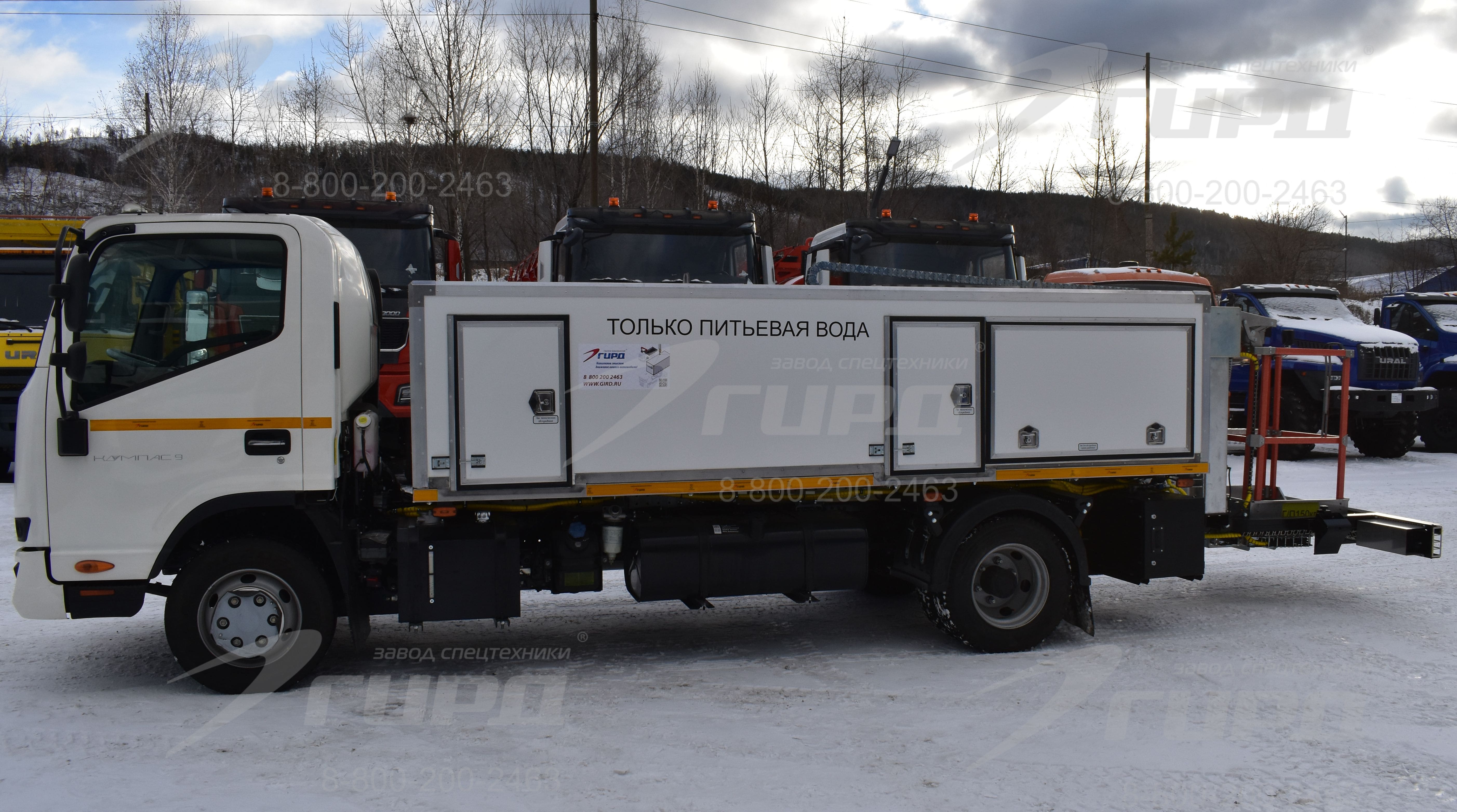

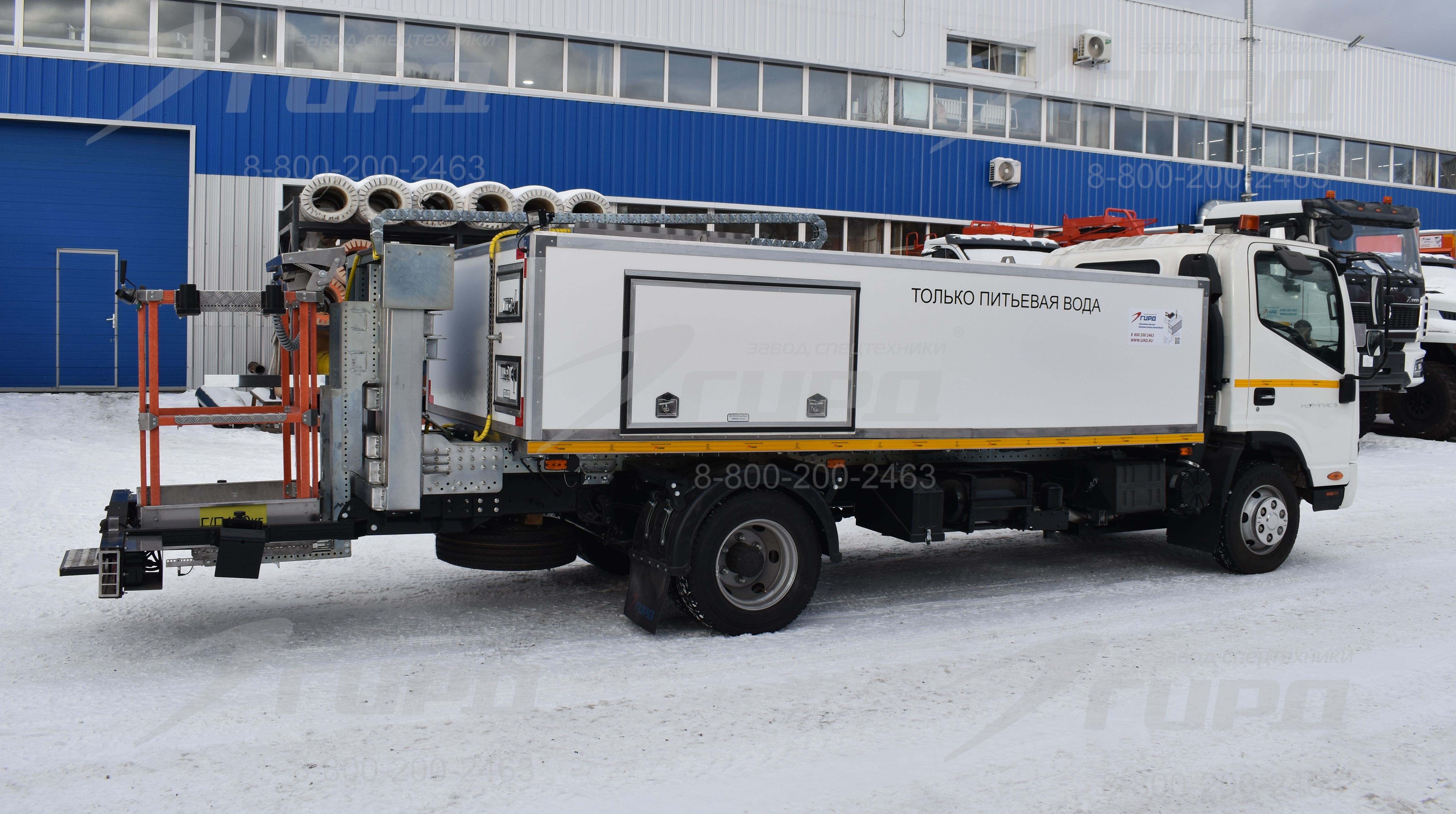

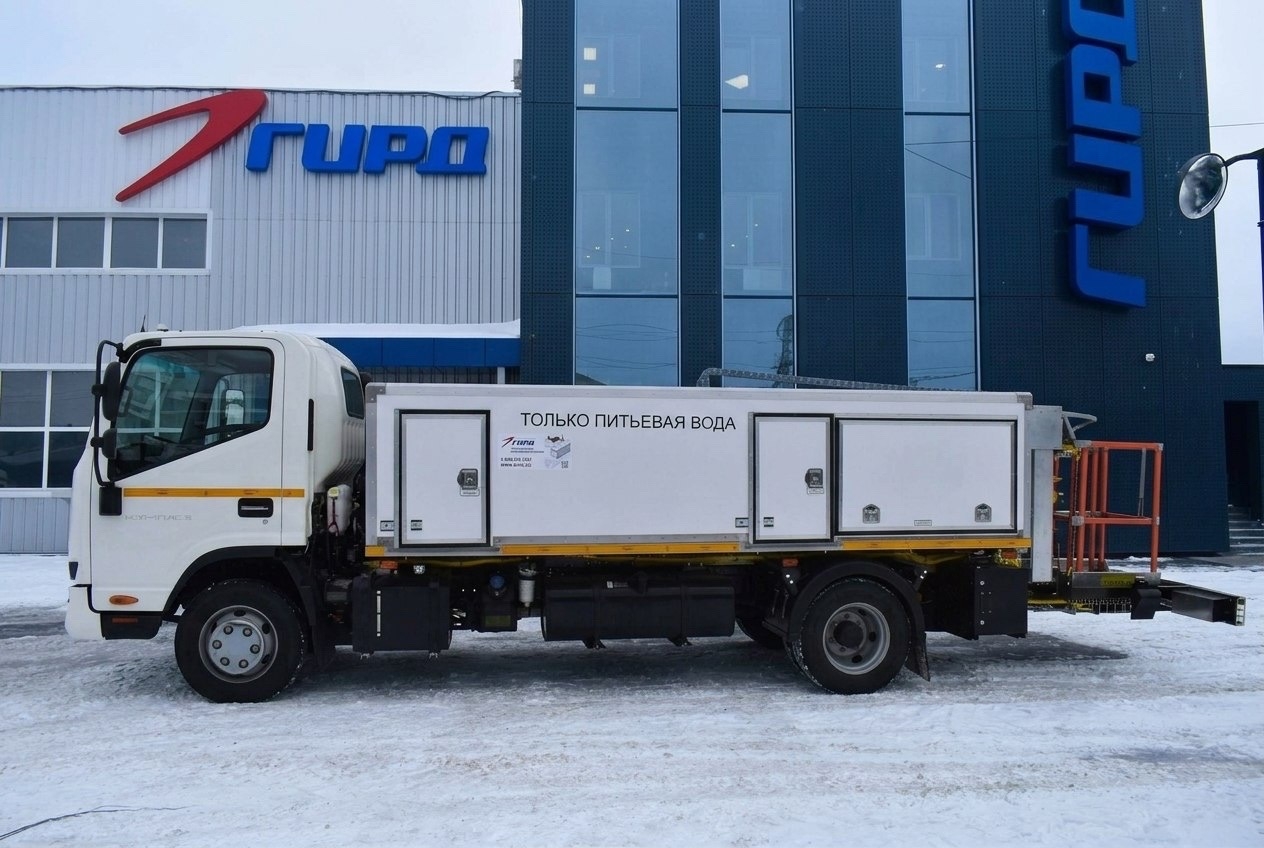

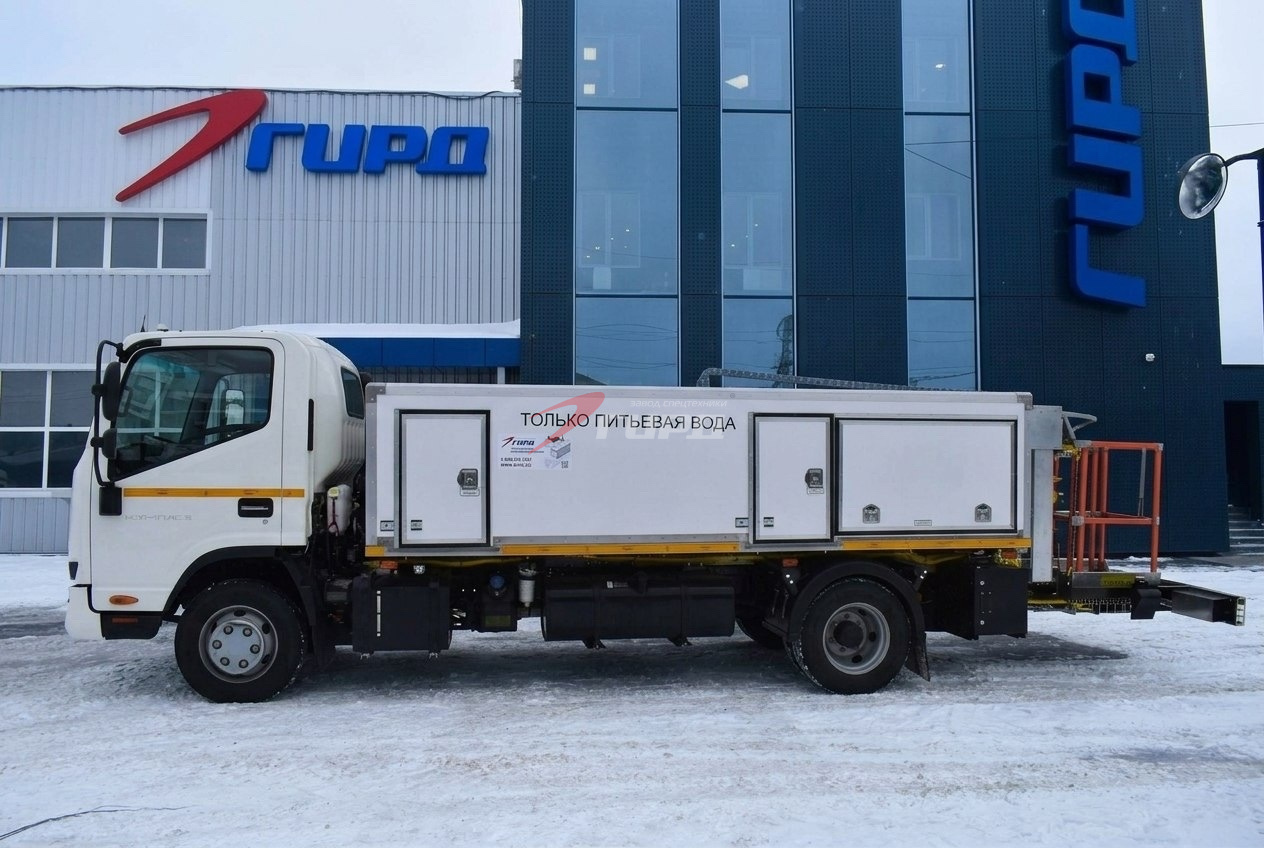

Автомобиль специальный для заправки воздушного судна питьевой водой АЗПВ-ГИРД
на шасси КамАЗ Компас 9
Автомобиль для заправки питьевой водой воздушных судов предназначен для транспортировки, кратковременного хранения и заправки питьевой водой, а также слива воды из отсеков всех типов воздушных судов с последующим сливом из бака машины на утилизацию. Автомобиль рассчитан на эксплуатацию при температуре окружающей среды от -400С до +400С и относительной влажности воздуха при температуре +250С не более 95%.

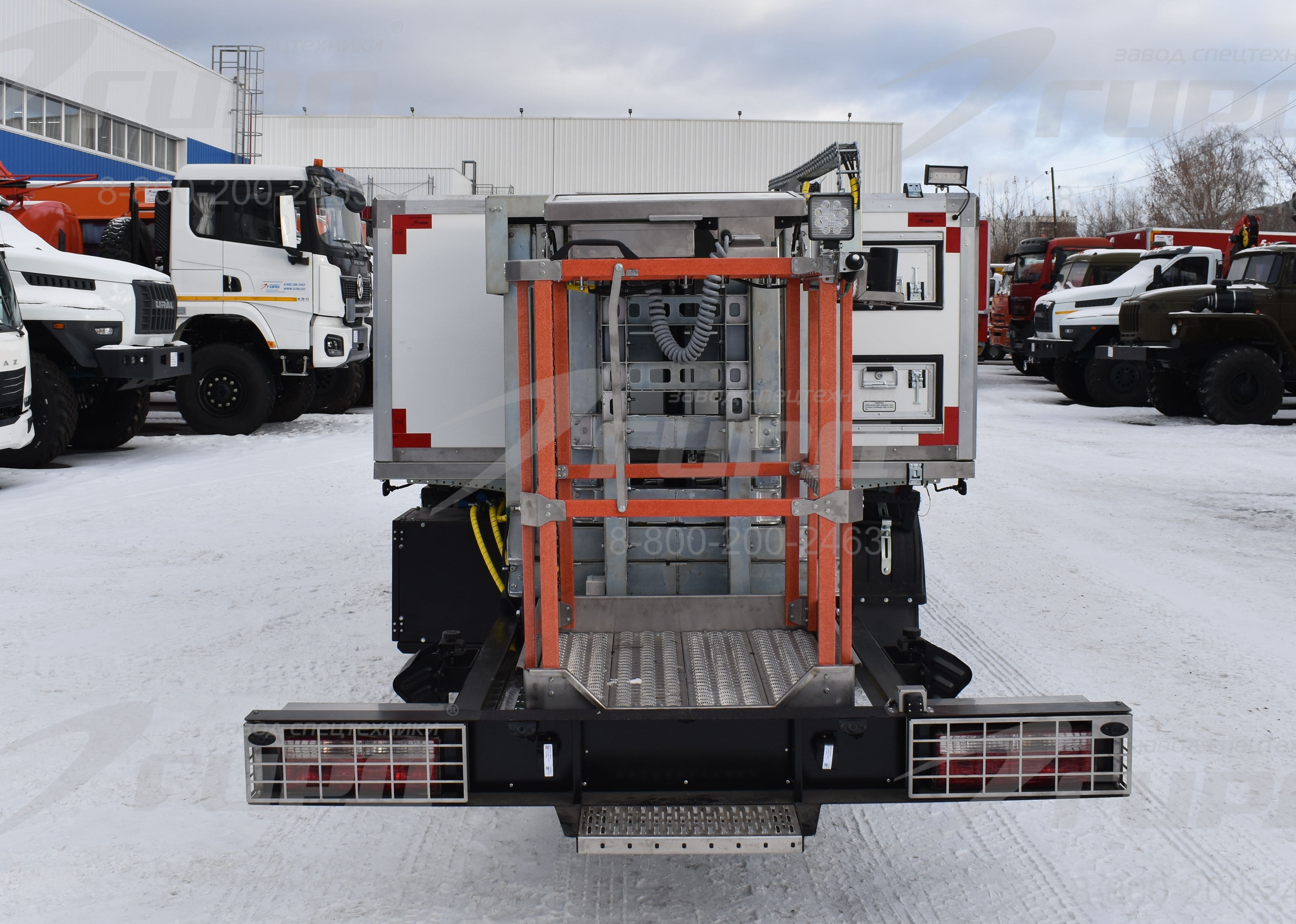

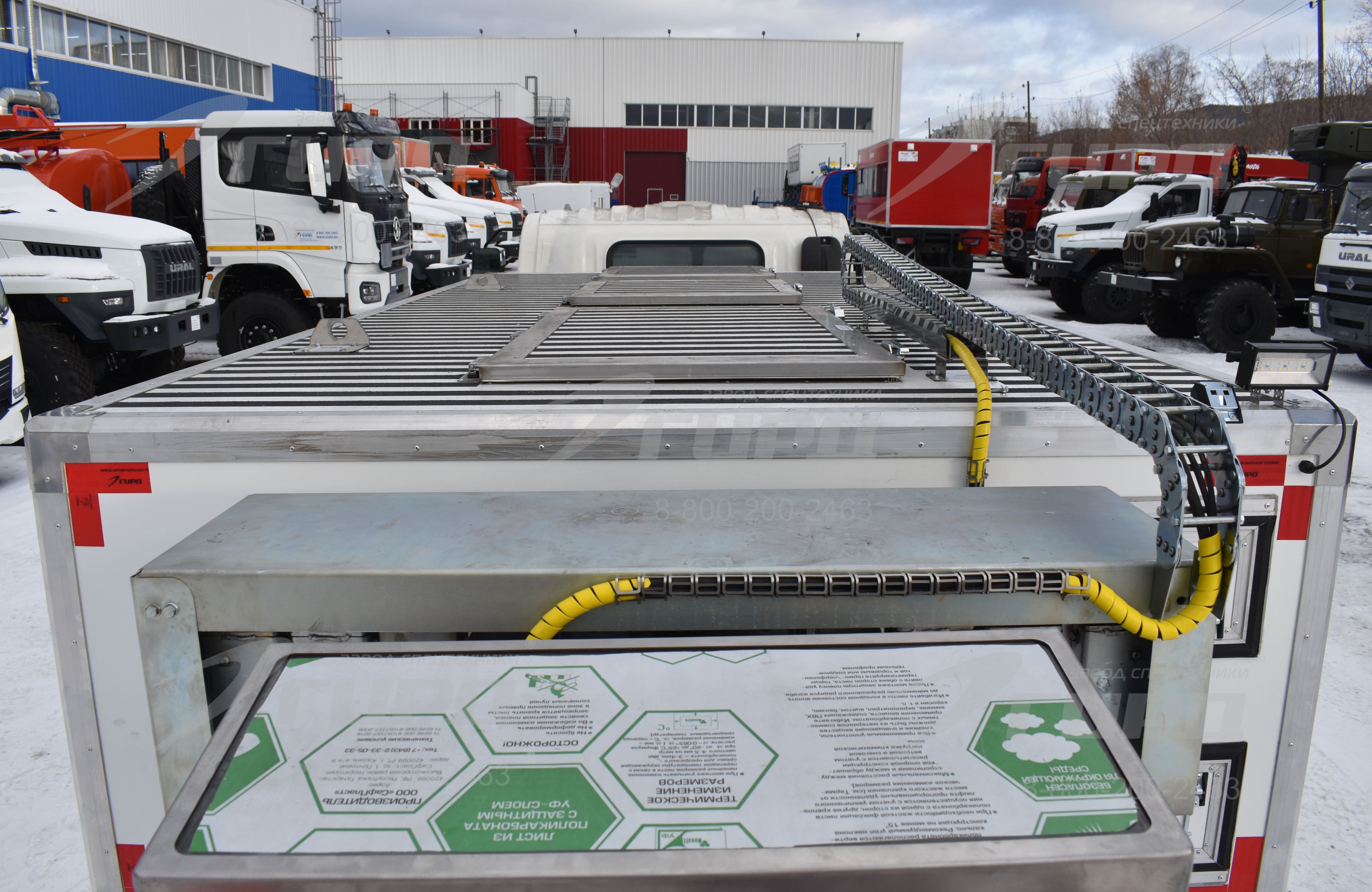

Подъемная платформа
Размер
1000х800х800 мм.
Высота подъема
3000 мм по полу.
Горизонтальное смещение
вперед/назад по 250 мм.
Максимальная нагрузка
200 кг.
Материал изготовления
Коррозионностойкая оцинкованная сталь с нескользящим покрытием
Датчики предотвращения столкновения платформы с ВС
Есть
Пульт управления на платформе
Есть
Звуковая и световая сигнализация
При достижении уровня заправляемой воды в бак машины – 95 %.
Индикатор заполнения баков
Есть
Система предотвращения замерзания заправочных и сливных наконечников
Есть
Гидравлический привод подъема/опускания
Есть
Характеристики шасси КамАЗ Компас 9.
Категория ТС
CN2.
Колесная формула
4х2.
Колёсная база
3845 мм.
Количество мест в кабине
1 водитель и 2 пассажира.
Система предотвращения столкновения с ВС при движении задним ходом (датчики приближения и камера заднего вида).
Панель управления в кабине шасси
Кнопки включения/выключения питания, КОМ, предпускового подогрева двигателя, подогрева баков и технического отсека с оборудованием, индикацию подключения внешнего источника подогрева, индикация уровней жидкостей в технологических баках.
Панель управления
Кнопки включения/выключения режимов заправки и слива, кнопки включения/выключения внутреннего и рабочего освещения, дисплей с индикацией расходов жидкостей, температуры, счетчики моточасов, световые индикаторы рабочих параметров – низкого уровня в баке с водой, высокого уровня в баке с отходами, аварийный выключатель системы.
Бак для питьевой воды
Объем
2000 литров.
Материал бака
пищевая нержавеющая сталь толщиной 3 мм.
Соединение для заправки питьевой водой
R2 с закрывающей крышкой.
Механический клапан перелива
DN50.
Автоматическое отключение насоса
Есть
Рабочая температура воды
не ниже 60° С.
Термоизоляция бака
расположен в теплоизолированном отсеке, теплоизоляция отсека 60 мм.

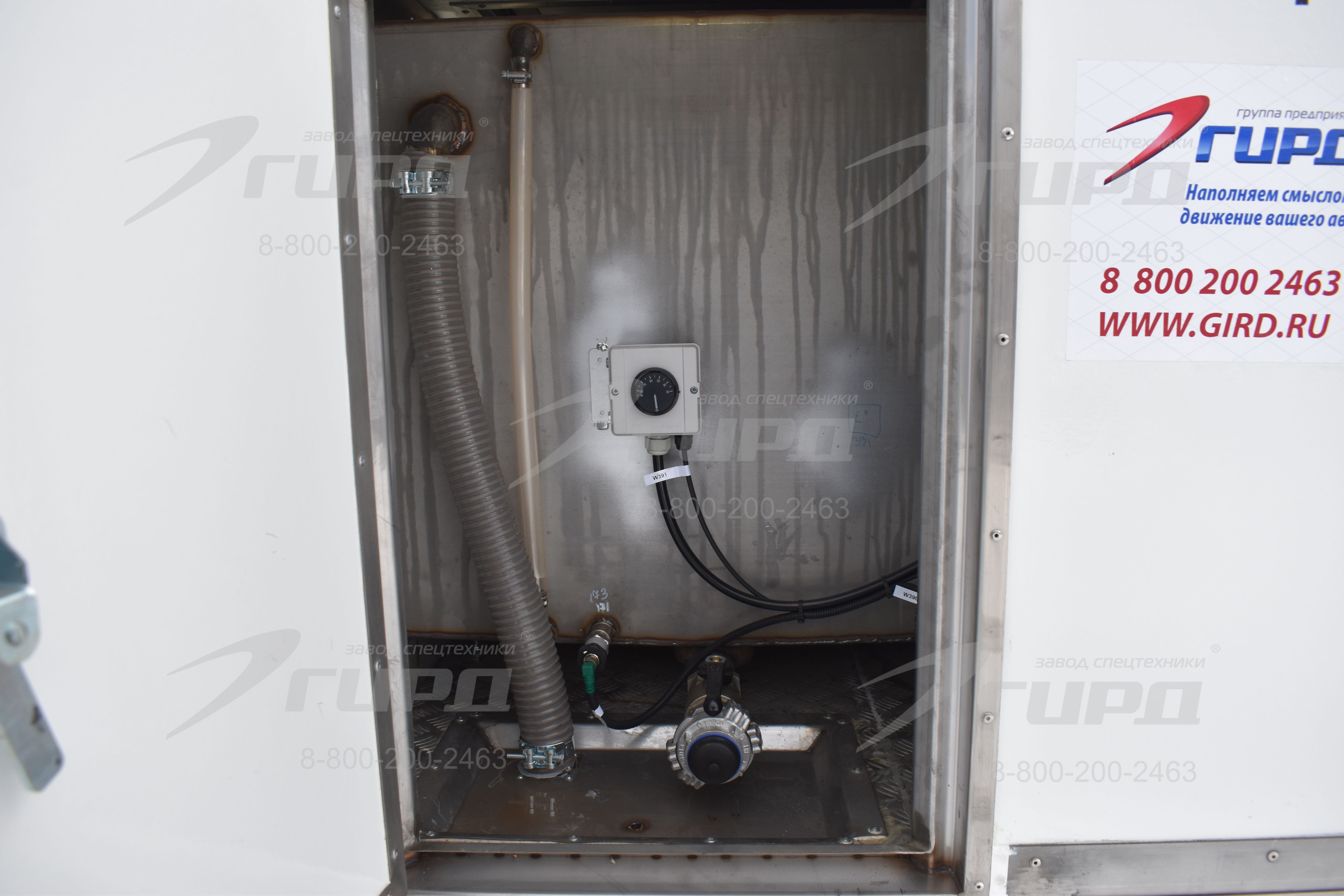

Бак для приема сливаемой воды с ВС
Объем
1000 литров.
Материал бака
нержавеющая сталь толщиной 3 мм.
Верхнее отверстие
диаметр 500 мм.
Шаровой кран для слива воды
с ручным вентилем
Термоизоляция бака
расположен в теплоизолированном отсеке, теплоизоляция отсека 60 мм.
Наполняющий шланг
Длина
20 метров
Шаровой кран
R 3/4’’ для перекрытия шланга.
Отсек для хранения шланга
подогреваемый, в задней части машины.

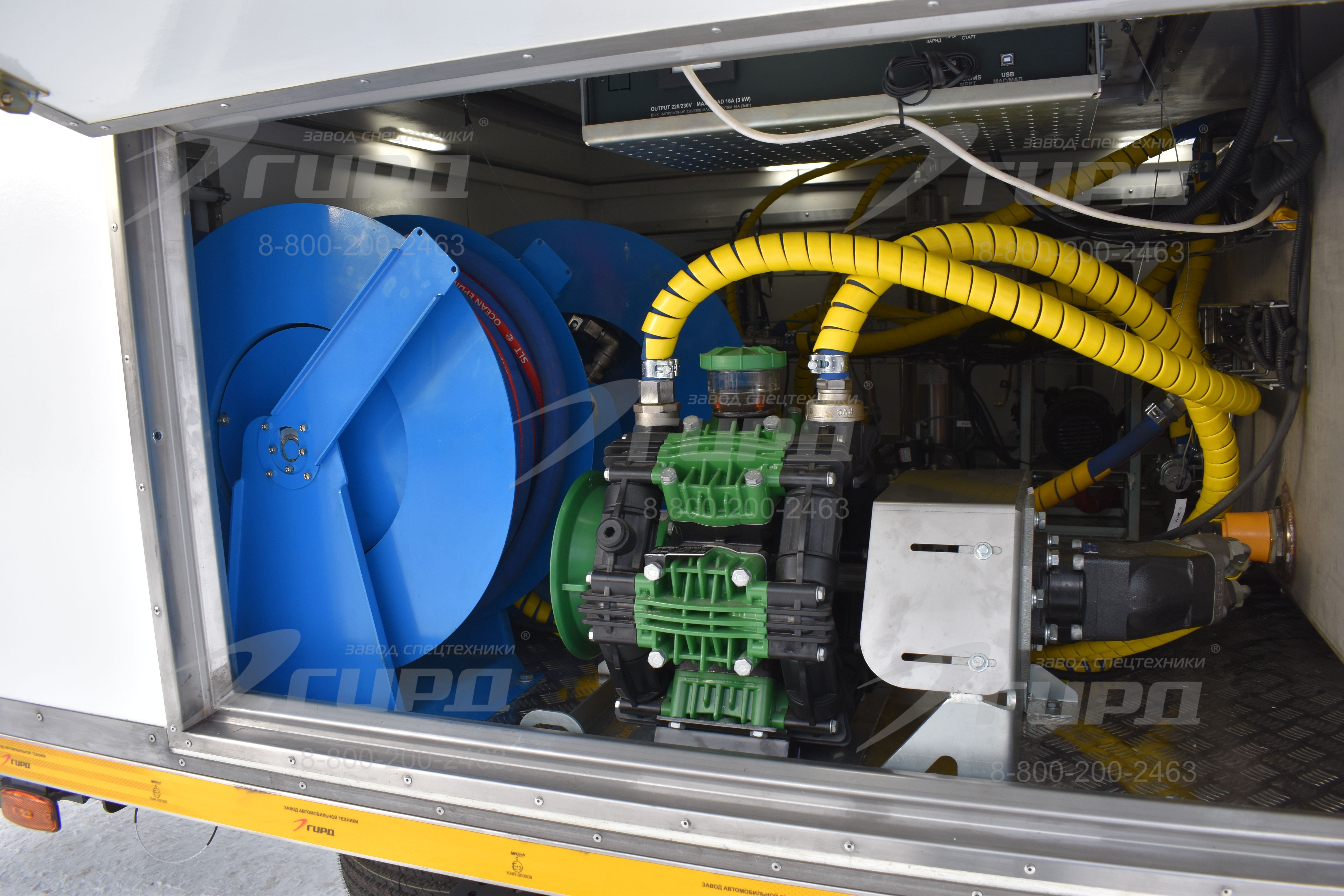

Барабан для сматывания шланга
Есть

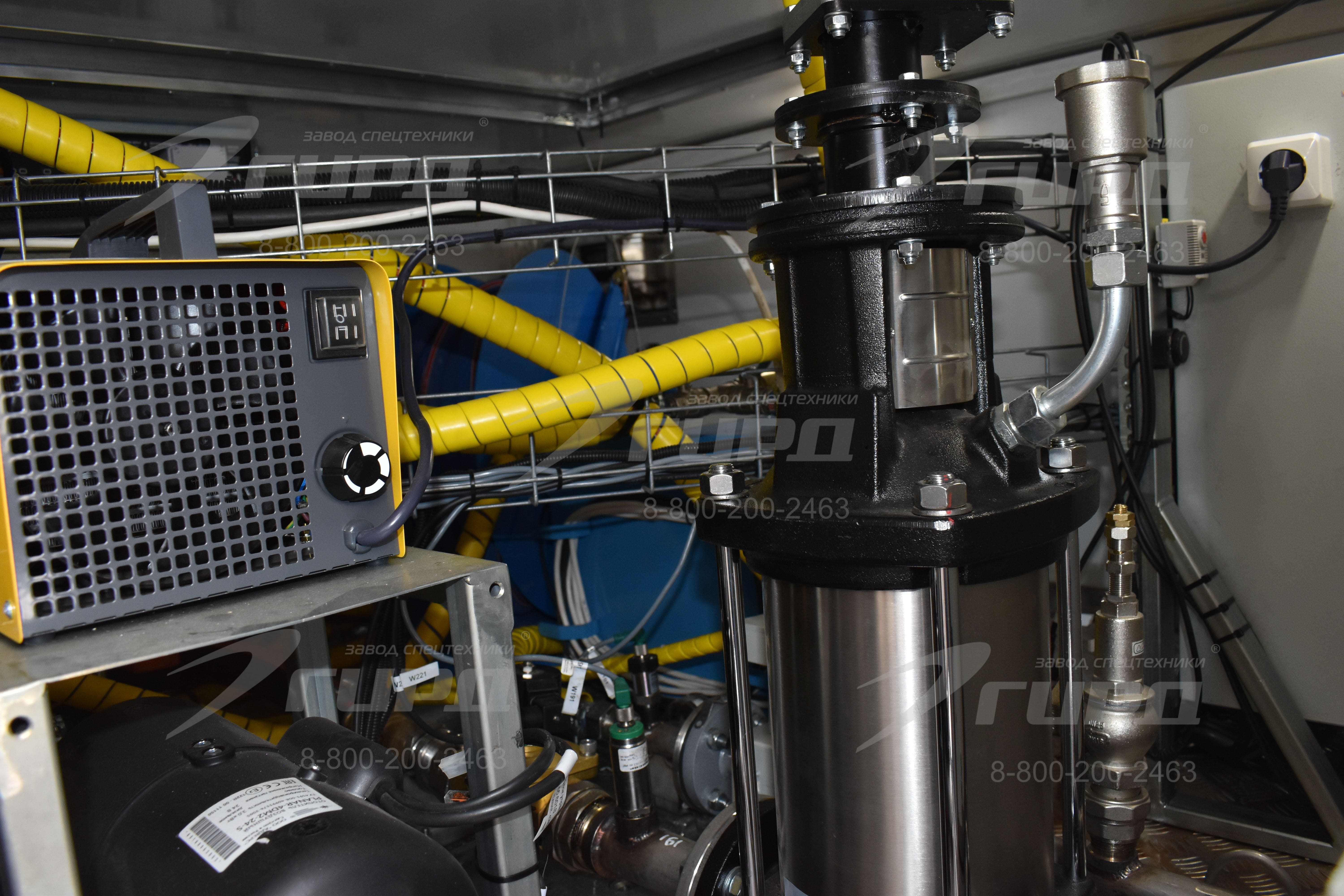

Водяной насос
Насос для подачи воды в баки
Выполнен из нержавеющей стали, многоступенчатый с регулировкой давления, выполнен из нержавеющей стали.
Объем подачи
90 л/мин.
Давление на выходе
от 0,15 до 0,35 Мпа.
Отдельный насос для слива воды с ВС
Производительность 12,5 л/мин.
Трубопровод
Оснащен фильтром
Шаровой кран
R 1/4” во всасывающем трубопроводе для обслуживания насоса
Система заправки спецмашины
Закрытого типа
Гидравлическая система
Одноконтурный гидравлический насос.
Аксиально поршневой мотор для привода водяного насоса.
Манометр в блоке управления 250 бар.
Емкость бака для гидравлического масла 65 литров.
Трубопроводы для подачи воды
Электромагнитный измеритель потока (счетчик).
Клапан безопасности - регулируемый клапан с диапазоном регулировок от 1,0 до 6,0 бар.
Указатель давления воды, шкала в бар, отображением на панели оператора.
Регулятор давления воды, шкала в бар, отображение на панели оператора.
Фильтр со смотровым стеклом.
Пульт управления
Включение, выключение водяного насоса.
Выбор рабочего давления 1,5 бар/ 3,5 бар.
Кнопка обнуления показаний счетчика воды.
Кнопка аварийной остановки установки.
Дисплей для указания количества воды в литрах, ЖК дисплей, с подсветкой.
Управление отоплением установки на пульте управления.
Корпус пульта управления из нержавеющей стали, с защитой от попадания влаги.
