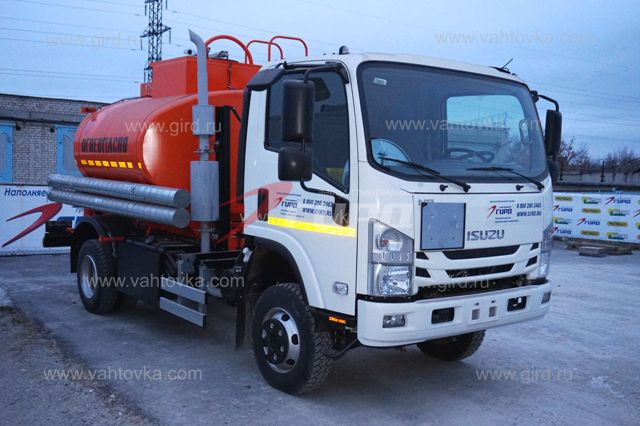

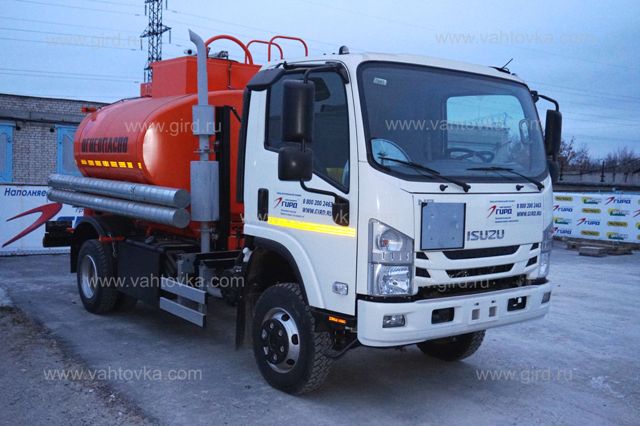

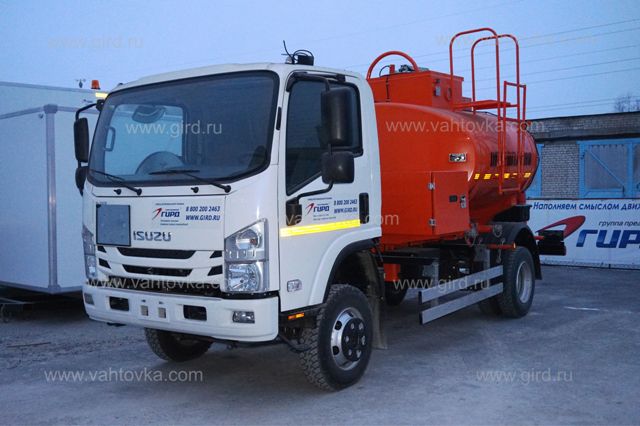

АТЗ на шасси Isuzu (4,5)

Специальное оборудование

Цистерна:

Общая номинальная вместимость цистерны, л.:

4500

Поперечное сечение:

эллипс

Продольное сечение:

Постоянное

Волнорезы:

Наличие

Материал цистерны:

Низколегированная Сталь 09Г2С

Толщина металла не менее, мм.:

3 мм

Крепление надрамника к раме базового шасси:

На стремянках и болтовых соединениях от продольных и поперечных смещений.

Количество отсеков, шт.:

1

Цистерна изготовлена как мера вместимости:

  Да, сертификат о калибровке цистерны

Налив цистерны:

Верхним способом

Слив цистерны:

Гравитационный (самотеком), при помощи собственного насоса.

Ограждение горловин от пролива нефтепродуктов (экологический короб):

Наличие, по всей длине цистерны

Слив воды из ограждения горловин от пролива нефтепродуктов (экологического короба):

Оборудованный шаровыми кранами и патрубками на конце, расположен в задней части цистерны с выводом в левую и правую стороны  по ходу движения ТС.

Знак опасности груза с возможностью крепления на экологическом коробе:

По 2 на каждый отсек, справа и слева по ходу движения ТС, спереди и сзади

Крышки горловин: Производитель:

Алюминиевые

Устройство дыхательное:

УД-2 80 с огнепреградителем, на каждый отсек

Коммуникации: Материал Диаметр условного прохода, мм:

АМГ5М, ДУ – 80.

Запорное оборудование:

Донный клапан. Тип

Наличие, пневматический с ручным дублированием

Шаровые краны:

Предназначены для светлых нефтепродуктов

Напорно-всасывающие рукава Диаметр условного прохода, мм Длинна одного, м.: Количество

Gassoflex / Tescoflex 75 3 2

Быстроразъемные соединения (БРС): Тип: Производитель:   Диаметр условного прохода, мм:

Elaflex, ДУ -75

Насосное оборудование:

Провод насоса:

От двигателя шасси через коробку отбора мощности при помощи карданной передачи

Насос: Марка: Тип: Подача насоса, м³/ч, не более: Максимальная высота самовсасывания насоса не менее, м:

СЦЛ-01А-Т Самовсасывающий центробежно – вихревой в комплекте с повышающим редуктором,

38±10% м³/ч, максимальная высота 4,5 м.

Фильтр, шт.: Тип: Марка:

Фильтрующий элемент фильтра изготовлен из металлической сетки полутомпаковой 0,8Н (ГОСТ 66130). Сетка зафиксирована на каркасе проволокой.

Узел выдачи топлива:

Расположение:

В кормовой части автомобиля по середине с возможностью выдачи топлива на любую сторону.

Фильтр, шт.: Тип: Марка:

Фильтр тонкой очистки предназначен для защиты счетчика от попадания инородных частиц. Чистота фильтрации не более 0,03. Элемент фильтрующий очистки масла               ПЗМИ-М-545

Счетчик жидкости, шт.: Марка, тип: Производитель: Основная допустимая погрешность измерения (класс точности) %: Диаметр условного прохода, мм Давление измеряемой среды Мпа, Расход от, м3/ч

ДД-40-1,6 СУ, Класс точности 0,25, диаметр условного прохода Ду-32, Давление 1,6 Мпа, расход 1,2 – 7.

Раздаточный рукав, шт.: Диаметр условного прохода (ДУ), мм: Длинна, м.: Производитель: Укладка:

Ду-25, длина -10 м. Укладка на барабан с механическим пружинным приводом.

Кран раздаточный,

Кран раздаточный АКТ с автоматическим и ручным прекращением выдачи рабочей жидкости марки АКТ-25 или аналог. Держатель для пистолета.

Комплектация:

Огнетушители, шт.: Тип:

ОП-6, 2 шт.,  расположены в пластиковых пеналах

Пеналы под огнетушители, шт.:     Количество, шт.:

Пластиковые. Установлены справа и слева по ходу движения ТС, на переднем донце цистерны 2 шт.

Пеналы для напорно-всасывающих рукавов:       Количество, шт.:

Пластиковые длинной 3,25 метра. 2 шт.

Ящик для инструментов, шт.:

1шт. пластиковый.

Ящик для песка

1шт. пластиковый.

Противооткатные упоры, шт.

2, пластиковые

Цепь заземления, постоянно контактирующая с землей:

1

Трос заземления со штырем на конце, шт: Длинна, м: Марка:

1 10 БЗЗ-10

Проблесковый маячок:

Оранжевого цвета

Световозвращающее  оборудование:     Производитель:

Световозвращающая микропризматическая лента, соответствующая требованиям правил 104 ЕЭК ООН.

Площадка обслуживания:

Из алюминиевого просеченного листа, обеспечивающая безопасную работу оператора.

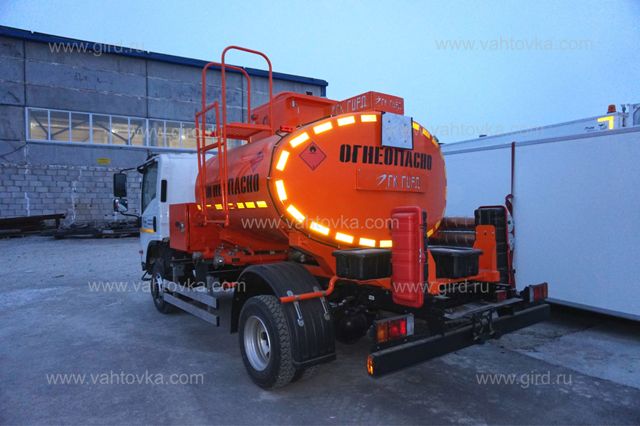

Лестница:

Расположена в задней части цистерны, с просеченными ступенями, исключающими скольжение, с правой стороны по ходу движения ТС

Поручень безопасности:

Алюминиевый, раскладывающийся с уровня земли. Имеет фиксатор для самопроизвольного открытия.

Заднее защитное устройство (ЗЗУ):

Наличие
