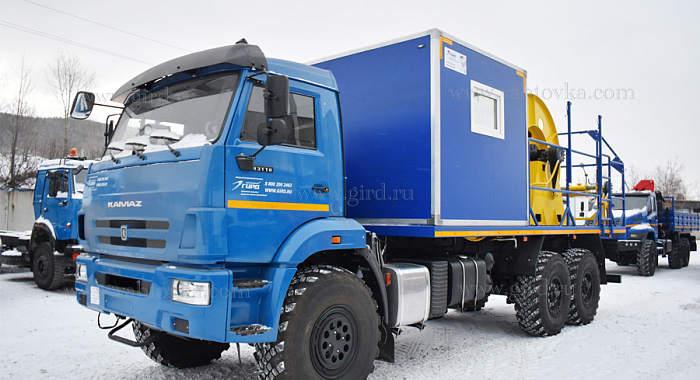

Кабелеукладчик на шасси КамАЗ 43118

Цена: По запросу

Заказать

Назначение:

Транспортировка и автоматизированная прокладка высоковольтного кабеля диаметром до 67 мм по поверхности грунта.

Преимущества:
Автоматизированная укладка кабеля.
Равномерное распределение кабеля на барабан гидравлическим кабелеукладчиком.
Управление процессом кабелеукладки из кабины оператора при помощи системы видеонаблюдения.
Работа механизма кабелеукладки в движении и во время стоянки.

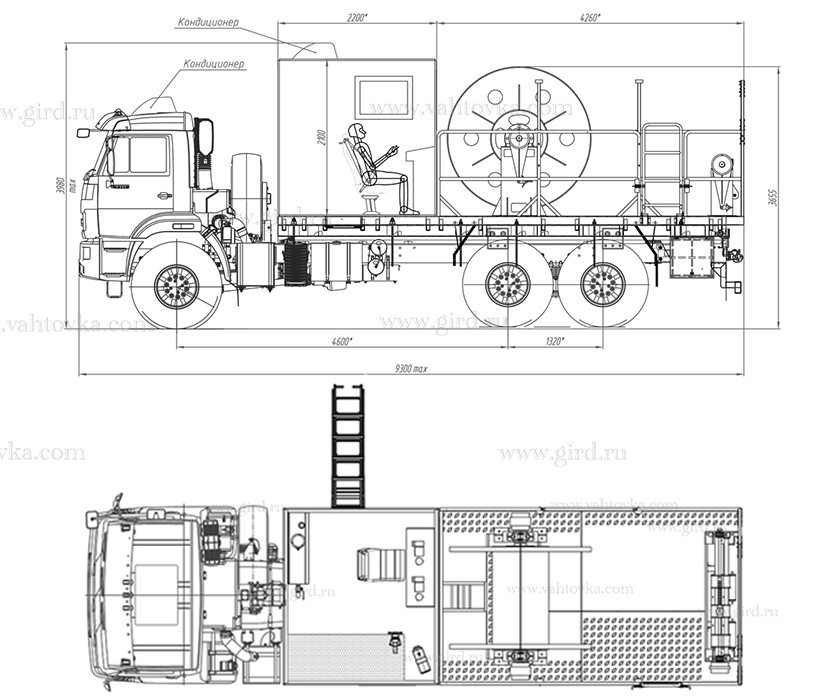

Схематический рисунок

Комплектация и описание

1.	Шасси Камаз 43118-3027-50 с увеличенной колесной базой 4600 мм	1 шт.
2.	Доработка шасси автомобиля: - Доработка электросистемы шасси (отбор электроэнергии 24В) - Установка КОМ - Установка ответных кронштейнов крепления кузова-фургона - Установка элементов подключения воздушного отопителя - Установка элементов подключения приводов барабана и кабелеукладчика - Удлинение рамы на 750 мм - Перенос запасного колеса за кабину	1 к-т.
3.	Барабан (кабелеёмкость - 600 м, диаметр каната до 62 мм), с приводом от гидромотора, частота вращения 0,5-8 об/мин.	2 шт.
4.	ДЗК за кабиной	1 шт.
5.	Фургон: из сендвич-панелей 60 мм, наружная и внутренняя обшивка плакированный металл	1 шт.
6.	Дверь боковая для доступа в рабочий отсек с окном	1 шт.
7.	Окно (стеклопакет) с двойным остеклением («сталенит») с форточкой	1 шт.
8.	Увеличенное окно (стеклопакет) с двойным остеклением	2 шт.

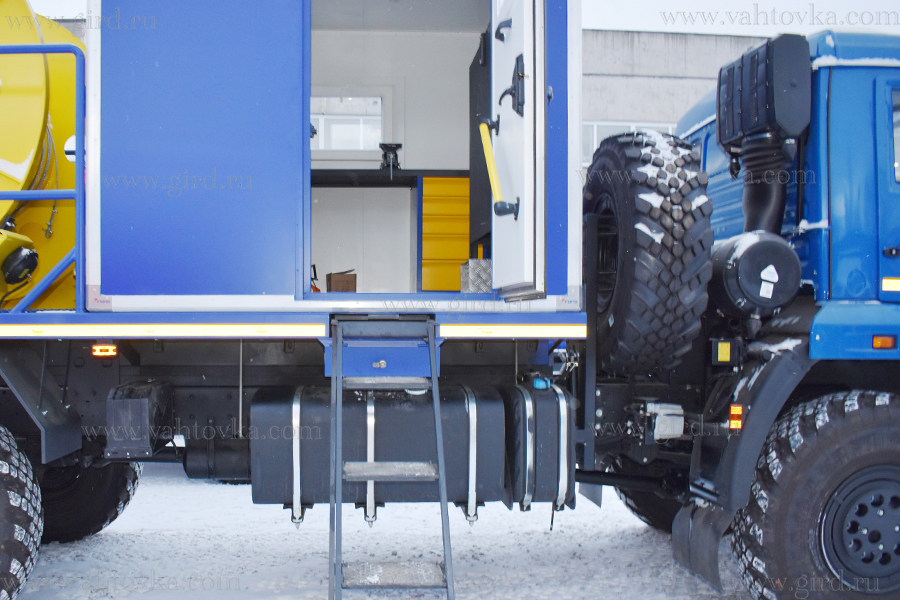

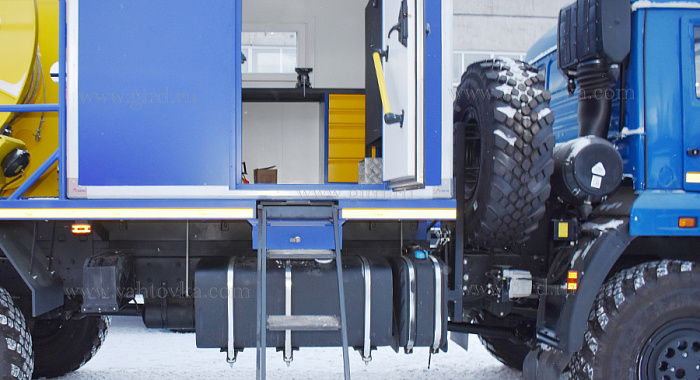

9.	Лестница-трап	1 шт.
10.	Лестница откидная для доступа в платформу	1 шт.
11.	Платформа с перилами по периметру, с противоскользящим настилом	1 шт.
12.	Отопитель воздушный Планар-4Д	1 шт.
13.	Гидробак на подставке, с подогревом от выхлопной системы шасси	1 шт.
14.	Столик	1 шт.
15.	Плафон местного освещения (24В)	4 шт.

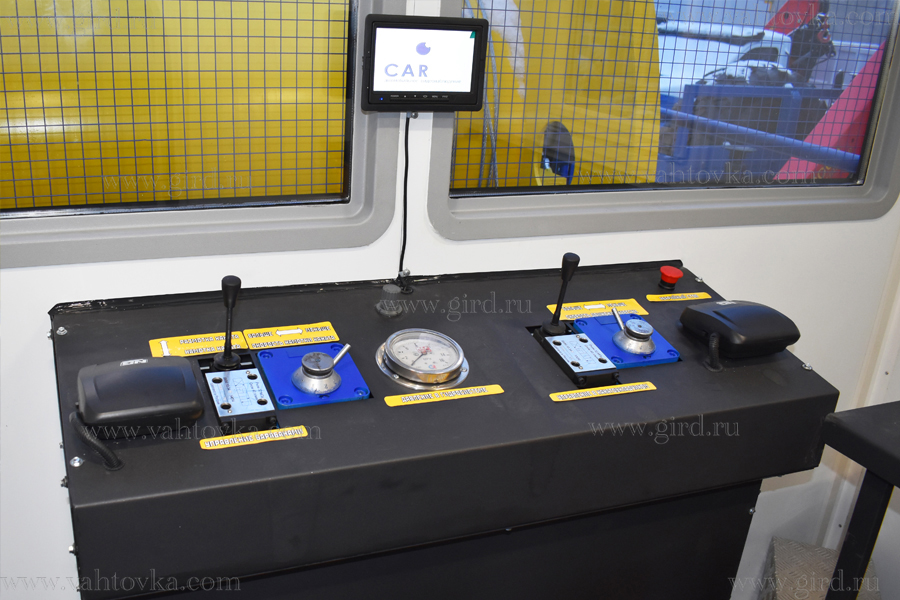

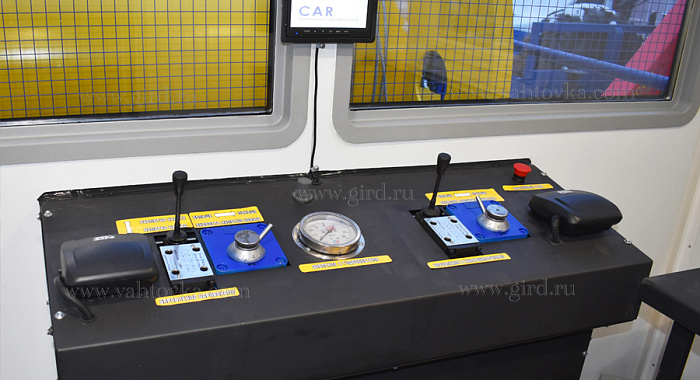

16.	Стойка с пультом управления приводами барабана и канатоукладчика	1 шт.
17.	Огнетушитель ОП-2	1 шт.
18.	Верстак с тумбой	1 шт.
19.	Кабелеукладчик с приводом от гидромотора, частота вращения вала 2-20 об/мин.	1 шт.
20.	Гидронасос (привод от КОМ от раздаточной коробки)	1 шт.
21.	Тормозной механизм барабана	1 шт.
22.	Фара-прожектор светодиодная	6 шт.
23.	Ящик инструментальный металлический 600х560х480 мм (ДхВхГ)	2 шт.
24.	Крюк с тросом для фиксации каната на барабане	2 шт.

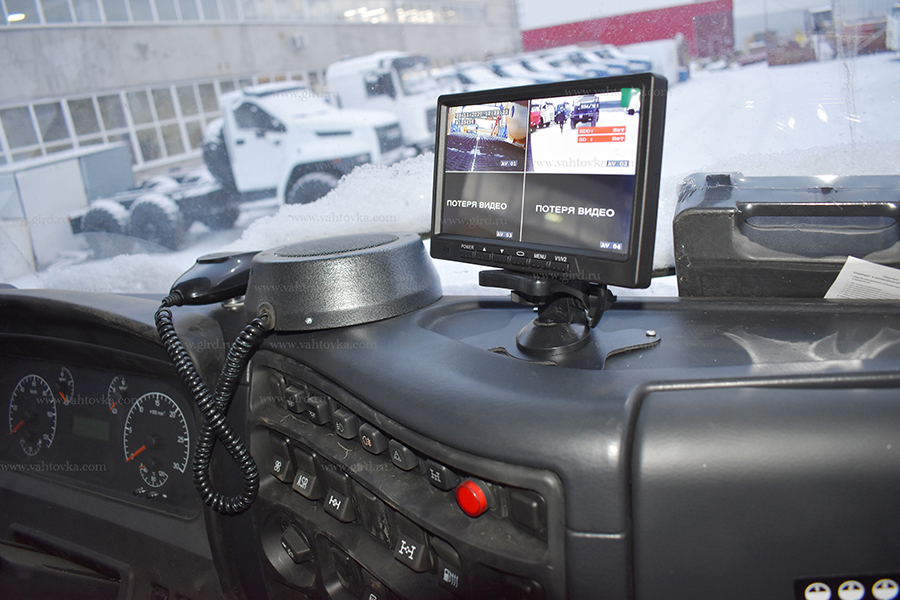

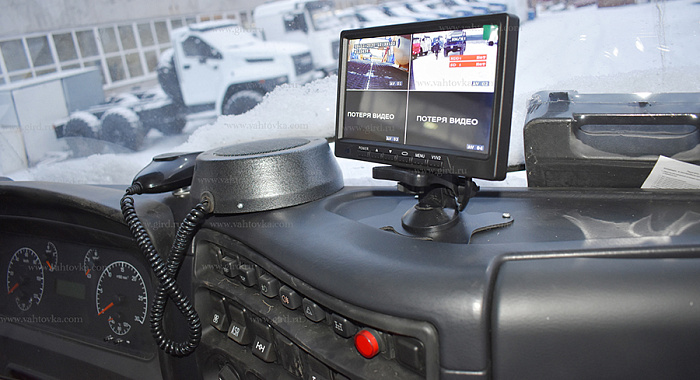

25.	Видеокамеры для наблюдения за барабанами, а так же при движении задним ходом с выводом изображения на дисплей в кабине водителя	1 к-т.
26.	Установка фургона на шасси	1 к-т.
27.	Принадлежности шасси	1 к-т.
