Агрегат ремонтно-сварочный

Предназначен для проведения сварочно-монтажных и ремонтных работ на трассах газопроводов. Используется также при ремонте автомобильной техники в полевых условиях.

Модель АРС-4 представляет собой мобильную мастерскую с четырехпостовым сварочным генератором.

Модель АРС-5 — мобильная мастерская с пятипостовым сварочным генератором.

Характеристики кузова-фургона

  • Кузов — фургон каркасного типа, цельнометаллический, сварной, обшитый снаружи стальным листом, утепленный (теплоизоляция — пенополистирол 40 мм), снабжен окнами (стеклопакеты) с двойным остеклением, оборудован автономным отопителем.
  • Внутренняя отделка — стеновые панели на основе МДФ, нижняя часть (1000 мм от пола) обшита стальным листом.
  • Пол — деревянный (шпунтованная доска 40 мм, фанера), покрыт рифленой резиной.
  • Освещение — шесть фонарей (24 В).
  • Наружная окраска фургона — эмаль песочного цвета.

Базовая комплектация

АРС-4 (может быть дополнена или изменена по желанию заказчика)

Энергетическая установка:

  • Дизель-электростанция АД100С-Т400-1Р (400 В, 100 кВт).
  • Разъем внешнего подвода электроэнергии (20 кВт).
  • Электрошкаф.
  • Пульт вывода (двойная розетка 220 В; 380 В; 12 В).

Cварочное оборудование:

  • Выпрямитель сварочный ВД-313 — 4 шт.
  • Электрододержатель — 4 шт.
  • Маска сварщика — 4 шт.
  • Барабан со сварочным кабелем (L = 30 м х 2) — 4 шт.
  • Крепление массового провода (магнит) — 4 шт.

Оборудование:

  • Печь для сушки электродов (40 кг).
  • Пенал-термос (10 кг) — 5 шт.
  • Воздушный отопитель Планар-4Д.
  • Дополнительный топливный бак (500 л).
  • Углошлифовальная машинка — 4 шт.
  • Барабан кабельный с удлинителями (3 розетки, 220 В, L = 30 м) — 2 шт.
  • Прожектор галогенный со штативом (1000 Вт), с кабелем (L = 30 м) — 4 шт.
  • Верстак с тисками.
  • Стеллажи для размещения оборудования — 2 шт.
  • Ящик для инструмента.

Инструмент:

  • Комплект слесарного инструмента (бородок, зубило, крейцмейсель, молоток, кувалда, рамка ножовочная с 10 полотнами, напильники круглый, плоский, трехгранный, четырехгранный, ключ газовый).
  • Комплект ремонтный (набор головок, ключи гаечные на 41-46-50-55, ключи торцевые, ключ разводной до 30 мм).
  • Комплект мерительного инструмента (линейка = 300 мм, рулетка = 5 м, ш-циркуль).
  • Шанцевый инструмент (лопата, топор, лом).
  • Домкрат (Q = 10 т) — 2 шт.

Принадлежности:

  • Огнетушитель — 2 шт.
  • Знак аварийной остановки.
  • Противооткатные башмаки — 4 шт.
  • Лестница съемная.
  • Аптечка медицинская.
  • Фара переносная (24 В) с проводом (L = 10 м).
  • ЗИП дизель-электростанции (комплект).

Средства электробезопасности:

  • Стержни заземления — 3 шт., с одним проводом (L = 10 м).
  • Ковер диэлектрический.
  • Боты диэлектрические — пара.
  • Перчатки резиновые диэлектрические — пара.

АРС-5 (может быть дополнена или изменена по желанию заказчика)

Энергетическая установка:

  • Дизель-электростанция АД100С-Т400-1Р (400 В, 100 кВт).
  • Разъем внешнего подвода электроэнергии (20 кВт).
  • Электрошкаф.
  • Пульт вывода (двойная розетка 220 В; 380 В; 12 В).

Cварочное оборудование:

  • Выпрямитель сварочный ВД-306ДК / DC 250.33 — 5 шт.
  • Электрододержатель — 5 шт.
  • Маска сварщика — 5 шт.
  • Барабан со сварочным кабелем (L = 30 м х 2) — 5 шт.
  • Крепление массового провода (магнит) — 5 шт.

Специальное оборудование:

  • Печь для сушки электродов (40 кг).
  • Пенал-термос (10 кг) — 5 шт.
  • Установка для размагничивания труб АУРА-7001 «Метель».

Газовая горелка кольцевая для нагрева стыков труб:

  • ПСТ-720 для труб ∅720 мм.
  • ПСТ-820 для труб ∅820 мм.
  • ПСТ-1020 для труб ∅920 -1020 мм.
  • ПСТ-1220 для труб ∅1220 мм.
  • ПСТ-1420 для труб ∅1420 мм

Термополотенце для теплоизоляции стыков после сварки:

  • ТЗП-325 для труб ∅325 мм.
  • ТЗП-720 для труб ∅720 мм.
  • ТЗП-1020 для труб ∅1020 мм.
  • ТЗП-1220 для труб ∅1220 мм.
  • ТЗП-1420 для труб ∅1420 мм.

Прочее оборудование:

  • Воздушный отопитель Планар-4Д.
  • Дополнительный топливный бак (500 л).
  • Углошлифовальная машинка — 5 шт.
  • Дрель ручная электрическая (∅16 мм).
  • Штатив для крепления электродрели.
  • Термометр портативный ТК-5.01П — 5 шт.
  • Барабан кабельный с удлинителями (3 розетки, 220 В, L = 30 м) — 2 шт.
  • Прожектор галогенный со штативом (1000 Вт), с кабелем (L = 30 м) — 5 шт.
  • Верстак с тисками.
  • Тара для укладки вспомогательных кабелей.
  • Стеллажи для размещения оборудования (под ВД, Ауру и печь) — 2 шт.
  • Ящик для инструмента.

Инструмент:

  • Комплект слесарного инструмента (бородок, зубило, крейцмейсель, молоток, кувалда, рамка ножовочная с 10 полотнами, напильники круглый, плоский, трехгранный, четырехгранный, ключ газовый).
  • Комплект ремонтный (набор головок, ключи гаечные на 41-46-50-55, ключи торцевые, ключ разводной до 30 мм).
  • Комплект мерительного инструмента (линейка = 300 мм, рулетка = 5 м, ш-циркуль).
  • Шанцевый инструмент (лопата, топор, лом).
  • Домкрат (Q = 10 т) — 2 шт.

Принадлежности:

  • Огнетушитель — 2 шт.ƒ
  • Знак аварийной остановки.
  • Противооткатные башмаки — 2 шт.
  • Лестница съемная.
  • Аптечка медицинская.
  • Фара переносная (24 В) с проводом (L = 10 м).
  • ЗИП дизель-электростанции (комплект).

Средства электробезопасности:

  • Стержни заземления — 3 шт., с одним проводом (L = 10 м).
  • Ковер диэлектрический.
  • Боты диэлектрические — пара.
  • Перчатки резиновые диэлектрические — пара.

Дополнительно для АРС-4

  • Возможно изготовление фургона из изометрических сэндвич-панелей.
  • Возможно изготовление мастерской на прицепе.
Изображение Артикул Наименование Описание
АРС-4 на шасси Урал Next с КМУ ИМ-20 4271 АРС-4 на шасси Урал Next с КМУ ИМ-20

Агрегат ремонтно-сварочный АРС-4 на шасси Урал Next 4320-6952-72, 6х6. Кузов-фургон изотермический из сэндвич-панелей разделен на 3 отсека: пассажирский, отсек для электростанции, технологический отсек. Крано-манипуляторная установка ИМ-20 (максимальная грузоподъемность 990 кг)

АРС-4 на шасси Урал Next 4189 АРС-4 на шасси Урал Next

Агрегат ремонтно-сварочный АРС-4 на шасси Урал Next 4320-6952-72Г38, 6х6. Кузов-фургон изотермический разделен на 3 отсека: пассажирский, отсек для электростанции, технологический отсек.

АРС-4 на шасси Урал 4320 3318 АРС-4 на шасси Урал 4320

Агрегат ремонтно-сварочный АРС-4 на шасси Урал 4320, 6х6. Кузов-фургон изотермический из сэндвич-панелей, 60 мм, четыре сварочных поста. Дизель-электростанция мощностью 100 кВт с отводом выхлопных газов.

АРС-4 Урал 4320 с КМУ РК-30002К 3055 АРС-4 Урал 4320 с КМУ РК-30002К

Агрегат-ремонтно сварочный, шасси Урал 4320, фургон изготовлен из изотермических сэндвич-панелей S=60 мм. 4 сварочных поста, дизель-генератор 130 кВт Stamford. На заднем свесе рамы установлена крано-манипуляторная установка РК-30002К.

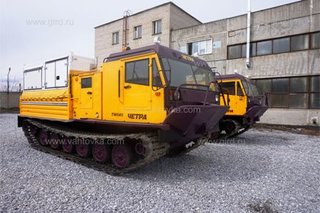

АРС-4 на базе Четра ТМ-140 3405 АРС-4 на базе Четра ТМ-140

Агрегат ремонтно-сварочный на базе вездеходного шасси Четра ТМ-140. Кузов-фургон изотермический, выполнен из сэндвич-панелей собственного производства. В фургоне расположен дизель генератор с  четырьмя  сварочными постами для проведения сварочных работ на удаленных трассах газопровода а также для ремонта техники в полевых условиях.

АРС 4 на шасси КамАЗ АРС 4 на шасси КамАЗ

Агрегат-ремонтно сварочный, шасси КамАЗ 43118-1049-10, фургон изготовлен из изотермических панелей S=60 мм. 4 сварочных поста, дизель-электростанция АД100С-Т400-1Р.

АРС 5 на шасси КамАЗ с КМУ 55 АРС 5 на шасси КамАЗ с КМУ 55

Агрегат-ремонтно сварочный, шасси КамАЗ 43118-1017–15, фургон изготовлен из изотермических панелей S=60 мм. 5 сварочных поста, дизель-электростанцияАД100С-Т400-1Р. На заднем свесе рамы установлена крано-манипуляторная установка КМУ-55.

АРС на шасси Камаз с КМУ ИМ-55 АРС на шасси Камаз с КМУ ИМ-55

Агрегат-ремонтно сварочный, шасси КамАЗ 43118-1098-10, фургон изготовлен из изотермических панелей S=60 мм. 5 сварочных поста, дизель-электростанция АД100С-Т400-1Р. На заднем свесе рамы установлена крано-манипуляторная установка ИМ-55, грузовой момент 5,1 тм.

АРС Урал 4320 АРС Урал 4320

Агрегат-ремонтно сварочный, шасси Урал 4320-1912-30, фургон каркасного типа, сварной утепленный S=60 мм. 5 сварочных поста, дизель-электростанция АД100С-Т400-1Р.

ПКСР 4 на шасси Урал 2087 ПКСР 4 на шасси Урал

Передвижной комплекс для выполнения сварочных работ ПКСР, шасси Урал 4320-1951-60, фургон каркасного типа, сварной утепленный S=60 мм. 4 сварочных поста, дизель-электростанция АД100С-Т400-1Р

АРС-2 на шасси Камаз 2576 АРС-2 на шасси Камаз

Агрегат-ремонтно сварочный, шасси  КАМАЗ 43118-3078-46, фургон изготовлен из изотермических панелей S=60 мм. 5 сварочных поста, дизель-электростанция АД100С-Т400-1Р.

АРС-4 на шасси Урал 4320 с КМУ ИМ-15 во фланцевом исполнении 4982 АРС-4 на шасси Урал 4320 с КМУ ИМ-15 во фланцевом исполнении

Агрегат ремонтно-сварочный АРС-4 на шасси Урал Урал 4320-4952-82Е5А33, 6х6. Кузов-фургон изотермический из сэндвич-панелей, 60 мм, четыре сварочных поста. Дизель-электростанция мощностью 100 кВт с отводом выхлопных газов.
