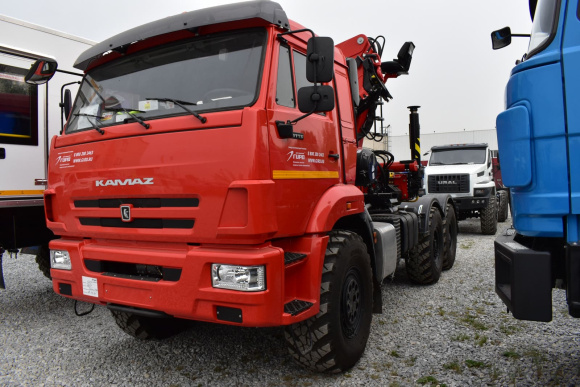

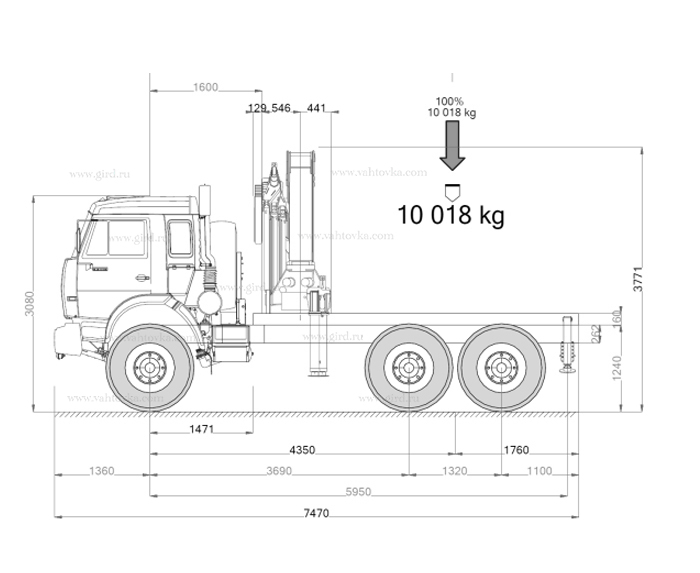

Схематический рисунок
Технические характеристики шасси
| Колесная формула | 6х6 |
| Параметры масс | |
| Допустимая масса надстройки с грузом, кг | 13 425 |
| Полная масса а/м с надстройкой, кг | 22 500 |
| Распределение нагрузки от полной массы | |
| На переднюю ось, кг | 6 500 |
| На заднюю тележку, кг | 16 000 |
| Двигатель | |
| Модель | 740.705-300 |
| Тип | дизельный с турбонаддувом |
| Мощность, л.с. | 300 |
| Система питания | |
| Вместимость топливного бака, л | 350+210 |
| Коробка передач | |
| Модель | 154 |
| Тип | механическая |
| Главная передача | |
| Передаточное отношение | 6,53 |
| Колеса и шины | |
| Размер шин | 425/85 R21 |
Крано-манипуляторная установка ИМ-320
Технические характеристики
| Количество гидравлических выдвижных секций | 2 шт. |
| Грузовой момент | 30,4 тм |
| Максимальная грузоподъемность | 8 500 кг |
| Грузоподъемность (при вылете стрелы) | 8 500 кг (3,5 м) 7 200 кг (4,2 м) 5 010 кг (6,0 м) 3 840 кг (8,1 м) |
| Грузоподъемность на максимальном вылете | 3 840 кг |
| Максимальный вылет стрелы | 8,1 м |
| Рабочая температура окружающей среды, °C | — 40… +40 |
| Максимальная высота подъема | 10,5 м |
| Максимальная глубина опускания | 5,5 м |
| Способ управления | Гидравлический |
| Угол поворота колонны | 400 град. |
| Место управления | С земли |
| Транспортное положение опор | Вверх |
| Способ выдвижения опор | Гидравлический |
| Стандартная база опор | 5 640 мм |
| Длинная база опор | 6 616 мм |
| Масса без гидронасоса и рабочей жидкости | 2 792 кг |
| Емкость гидробака, л (полная/max/min) | 100,8 / 92,3 / 85,1 |
| Производительность насоса | 55–80 л/мин |
| Рабочее давление | 30 МПа |
| Размер по осям шпилек | 838 мм |
| Размер для монтажа на раме | 1163 мм |
| Габаритные размеры в трансп. положении, мм | 987×2 430×2 320 |
