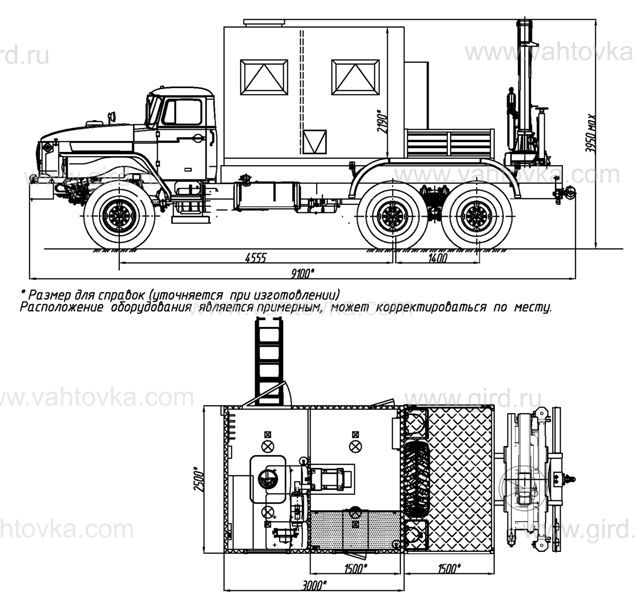

Схематический рисунок
Комплектация и описание
Кузов-фургон из сендвич панелей, толщиной 60мм; RAL 9003; наружная обшивка - плакированный металл; утеплитель - стиропен 50; внутренняя обшивка - плакированный металл пол – фанера, стиропен, фанера, покрытие пола – автолин |
1 |
Люк для доступа к генератору |
1 |
Люк боковой (под сварочный кабель) |
1 |
Дверь входная с окном (оборудована качественным и надежным замком; окантована тройным контуром высококачественного уплотнителя) |
|
Выдвижной трап (в транспортном положении убирается в нишу под полом автофургона; конструкция трапа предусматривает широкие ступеньки с противоскользящим эффектом); |
1 |
Окно в фургоне с двойным стеклопакетом и травмобезопасным стеклом |
1 |
Бортовая платформа правый борт откидной (цвет белый) |
1 |
Шкаф под баллон в бортовой платформе |
2 |
Отсек для перевозки людей: |
|
Сертифицированные сиденья с ремнями |
3 |
Стол откидной |
1 |
Переговорное устройство |
1 |
Отопление от системы ДВС |
1 |
Автономный отопитель Планар 4Д |
1 |
Люк аварийно-вентиляционный |
1 |
Мебель: |
|
Верстак однотумбовый с выдвижными ящиками |
1 |
Вешалка для одежды |
1 |
Энергетическая установка: |
|
Генератор EG.202.5 (22,4 кВт) с приводом от ДОМ |
1 |
Разъем внешнего подвода электроэнергии (20 кВт) |
1 |
Электрошкаф |
1 |
Инструмент: |
|
Шанцевый инструмент (лопата, топор, лом) |
Компл. |
Огнетушитель |
2 |
Аптечка медицинская |
1 |
Средства электробезопасности: |
|
Стержни заземления, с одним проводом (L=10 м) |
3 |
Ковер диэлектрический |
1 |
Боты диэлектрические |
пара |
Перчатки резиновые диэлектрические |
пара |
Крано-манипуляторная установка ИМ-50
Технические характеристики
Количество гидравлических выдвижных секций | 1 шт. |
Грузовой момент | 4,40 тм |
Максимальная грузоподъемность | 2 000 кг |
Грузоподъемность на максимальном вылете | 740 кг |
Максимальный вылет стрелы | 6,00 м |
Рабочая температура окружающей среды, °C | - 40 ... +40 |
Максимальная высота подъема | 9,20 м |
Максимальная глубина опускания | 2,50 м |
Способ управления | Гидравлический |
Место управления | С земли, ДУ |
Транспортное положение опор | Вверх |
Способ выдвижения опор | Ручной |
База выдвижных опор | 3 360 мм |
База не выдвижных опор | 2 200 мм |
Масса без гидронасоса и рабочей жидкости | 1 016 кг |
Размер по осям шпилек | 692 мм |
Монтажная база | 940 мм |
