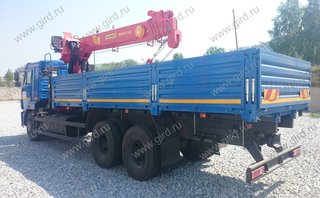

Схематический рисунок КамАЗ 65117 с КМУ ИТ 150
Технические характеристики бортового автомобиля КамАЗ 65117 с КМУ ИТ 150
| Параметры масс | |
| Снаряженная масса шасси, кг | 9 350 |
| Полная масса с надстройкой, кг | 24 000 |
| Допустимая масса надстройки с грузом, кг | 14 500 |
| Распределение нагрузки от автомобиля полной массы | |
| На передний мост, кг | 6 000 |
| На заднюю тележку, кг | 18 000 |
| Двигатель | |
| Модель | Cummins ISB6.7e4 300 (Евро-4) |
| Тип | Дизельный |
| Максимальная полезная мощность, л. с. |
300 |
| Система питания | |
| Емкость топливного бака, л | 500 |
| Коробка передач | |
| Модель | ZF9 |
Технические характеристики КМУ ИТ 150
Модель в линейке КМУ с тросовой подвеской крюка. При своей общей массе - 2,9 тонн, максимальная грузоподъемность тросового крана составляет 6,6 тонн, а при максимальном 19-ти метровом вылете - 0,3 тонны, при этом обеспечивается грузовой момент до 15 тм. Также она имеет максимальный вылет стрелы среди всех моделей КМУ ИНМАН - 19 м. Угол поворота 420 градусов и максимальная глубина опускания до 18,3 м. позволяют КМУ ИТ 150 доставлять грузы в самые труднодоступные места. Управление КМУ осуществляется с сидения на колонне. Поставляемые с краном опоры размахом в 5,63 м имеют гидравлическое выдвижение и ручной поворот.
|
Количество гидравлических выдвижных секций |
5 шт. |
|
Грузовой момент |
15,0 тм |
|
Максимальная грузоподъемность |
6 600 кг |
|
Грузоподъемность (при вылете стрелы) |
6 600 кг (2,0 м) |
|
Грузоподъемность на максимальном вылете |
300 кг |
|
Максимальный вылет стрелы |
19,0 м |
|
Рабочая температура окружающей среды, °C |
- 40 ... +40 |
|
Максимальная высота подъема |
19,5 м |
|
Максимальная глубина опускания |
19,5 м |
|
Способ управления |
Гидравлический |
|
Угол поворота колонны |
420 град. |
|
Место управления |
С сиденья |
|
Транспортное положение опор |
Вверх |
|
Способ выдвижения опор |
Гидравлический |
|
Стандартная база опор |
5 630 мм |
|
Масса без гидронасоса и рабочей жидкости |
2 900 кг |
|
Емкость гидробака, л (полная/max/min) |
127 / 120 / 103 |
|
Производительность насоса |
60 л/мин |
|
Рабочее давление |
24 МПа |
